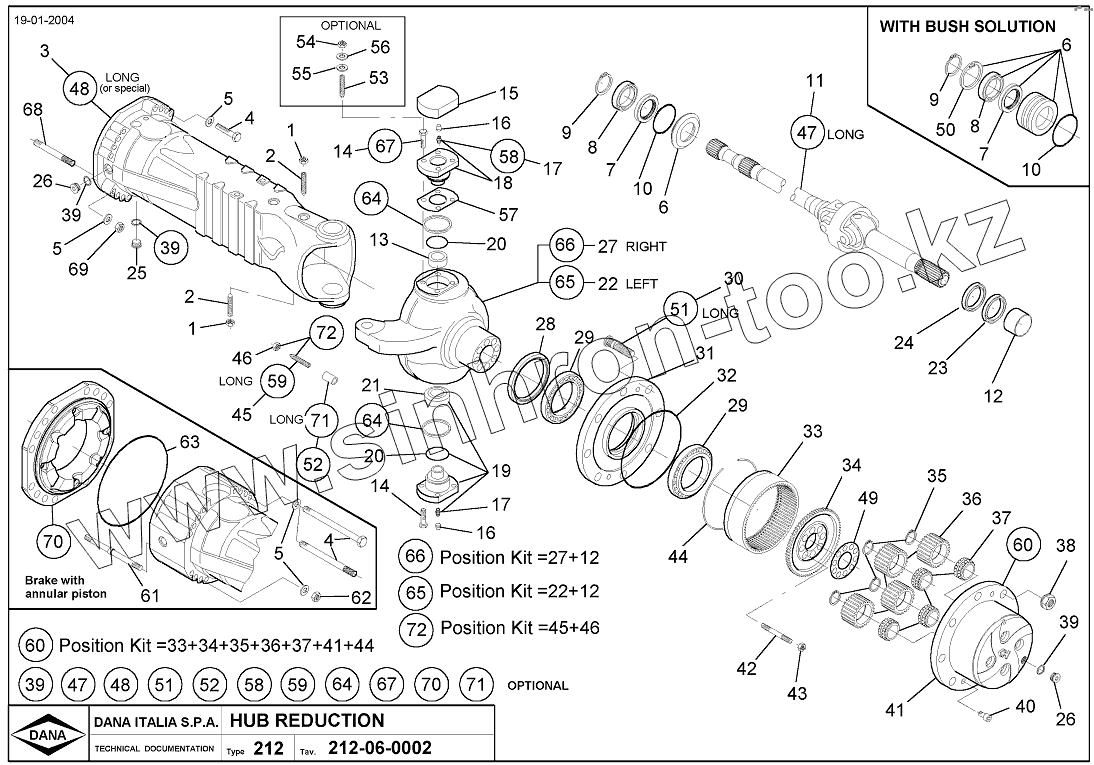

Каталог запасных частей к технике: Franz Kleine SF-10-2. Корпус оси, планетарный корпус
1
1
2
2
3
4
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
49
50
57
60
65
66
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 212.06.025.02 | 212.06.025.02 | шайба установочн. | |
| 212.06.025.03 | 212.06.025.03 | шайба установочн. | |
| 1 | 006.03.0197 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 2 | 016. 13.3243 | штифтобразный винт | |
| 3 | 212.06.001.19 | корпус оси | |
| 4 | 112.06.070.12 | ВИНТ ШЕСТИГРАННЫЙ | |
| 5 | 011.17.2952 | шайба | |
| 6 | 212.06.700.01 | промежуточная втулка | |
| 7 | 729.06.009.01 | уплотнительное кольцо | |
| 8 | 005.01.0121 | радиальный шарикоподшипник | |
| 9 | 002.01.0078 | кольцо стопорное | |
| 10 | 001.05.1389 | о-кольцо | |
| 11 | 212.06.610.07 | карданный вал | |
| 12 | 277.06.005.01 | пусковая втулка | |
| 13 | 212.06.006.02 | наружное кольцо | |
| 14 | 112.04.022.01 | ВИНТ ШЕСТИГРАННЫЙ | |
| 15 | 212.06.007.03 | крышка | |
| 16 | 734.07.015.01 | пробка | |
| 17 | 008.01.0213 | цилиндрический смазочный ниппель | |
| 18 | 212.06.700.05 | палец шейки | |
| 19 | 212.06.700.04 | палец шейки | |
| 20 | 001.39.3169 | уплотнительное кольцо | |
| 21 | 212.06.005.01 | шарнир | |
| 22 | 212.06.002.23 | корпус шарнира | |
| 23 | 212.06.051.01 | уплотнительное кольцо | |
| 24 | 277.06.004.01 | противопыльное кольцо | |
| 25 | 112.01.610.03 | МАГНИТНАЯ ПРОБКА | |
| 26 | 112.01.610.01 | ПРОБКА | |
| 27 | 212.06.003.23 | корпус шарнира | |
| 28 | 177.06.009.01 | уплотнительное кольцо | |
| 29 | 005.10.3166 | подшипник | |
| 30 | 932.06.074.07 | колесный палец | |
| 31 | 112.06.051.01 | ступица колеса | |
| 32 | 176.07.029.01 | о-кольцо | |
| 33 | 112.06.005.04 | зубчатый венец | |
| 34 | 112.06.007.07 | опора полого колеса | |
| 35 | 002.14.3191 | кольцо стопорное | |
| 36 | 112.06.006.03 | планетарное колесо | |
| 37 | 112.06.008.02 | подшипник | |
| 38 | 006.08.2865 | конусная буртиковая гайка | |
| 39 | 011.07.0704 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 40 | 016.06.0442 | винт потайной | |
| 41 | 112.06.052.04 | планетарный корпус | |
| 42 | 112.06.025.01 | штифтобразный винт | |
| 43 | 006.04.1159 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 44 | 002.06.3193 | кольцо стопорное | |
| 45 | 213.06.011.01 | штифтобразный винт | |
| 46 | 006.05.1521 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 49 | 112.06.026.01 | стопорная шайба | |
| 50 | 002.02.0088 | кольцо стопорное | |
| 57 | 212.06.025.01 | шайба установочн. | |
| 60 | 212.06.710.11 | планетарный корпус | |
| 65 | 212.06.702.23 | корпус шарнира | |
| 66 | 212.06.703.23 | корпус шарнира | |
| 72 | 213.06.711.01 | винт поворота управляемых колёс |
