Каталог запасных частей к технике: Franz Kleine SF-10-2. Интегральный ботвосрезатель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
11
12

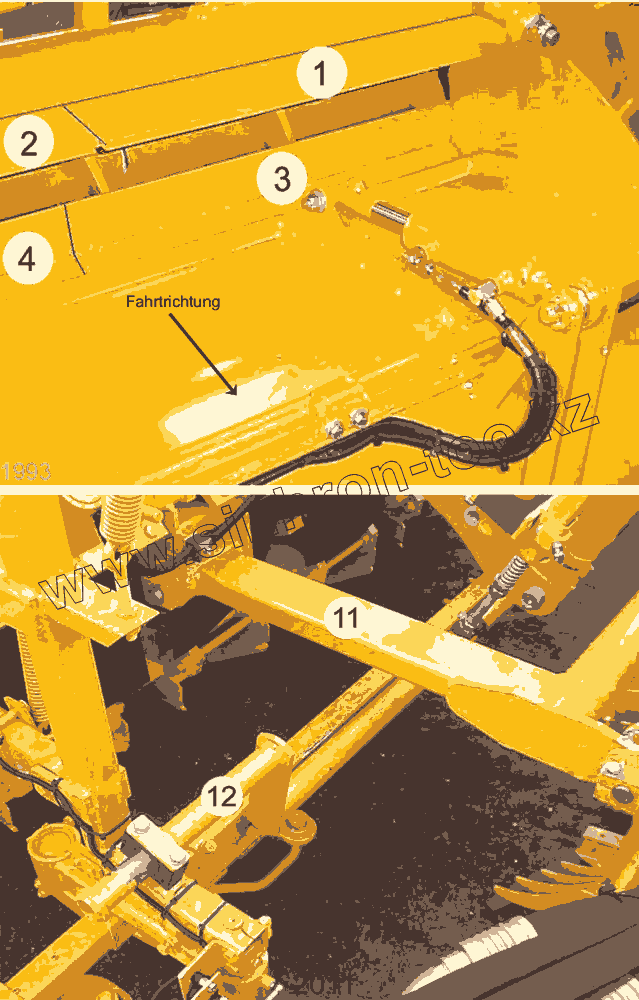

Позиция на иллюстрации Заводской номер детали Название детали
1 V0-140-012-000-002 Быстроизнашивающаяся плита, левая, лоток
2 V0-140-012-000-003 Быстроизнашивающаяся плита, правая, лоток
3 V0-140-012-003 Удерживающаяся рейка, левая
4 V0-120-012-004 Удерживающаяся рейка, правая
4 V0-140-012-004 Удерживающаяся рейка, правая, раздвижной
40528 40528 Винт потайной M8x25 10.9
779 779 Шайба А8,4
682 682 Шестигранная гайка М8
11 V0-120-001-040 Нижняя тяга
11a 1016 Радиальный шарикоподшипник 6206-2RS
11b S2-160-001-000-001 Палец, внизу D30x234
11c 14380 Шестигранный винт М10х65
11d 683 Шестигранная гайка М10
11e S2-120-001-000-012 Палец D28x132
12 V0-260-018-025 Направляющая по глубине
12a V0-260-018-000-021 Корпус с хомутом
12b V0-260-018-000-022 Покрывающаяся плита
12c 381 Шестигранный винт
12d 26606 Блокирующая шайба SKM10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
