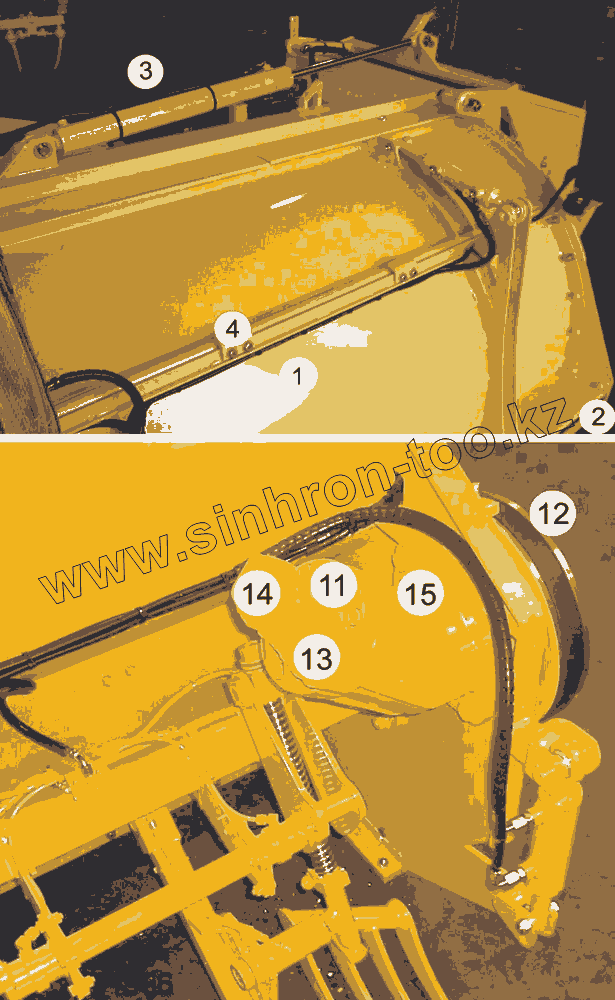

Каталог запасных частей к технике: Franz Kleine SF-10-2. Интегральный ботвосрезатель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 V1-120-001-016 кожух ботвосрезателя
1 V1-140-001-016 кожух ботвосрезателя
1a 15184 Шестигранный винт M10x30
1b 10557 Шестигранный винт M10x35
1c 807 Упругая зажимная шайба 10
1d 37855 Шестигранная гайка М10
1e V0-120-001-021 Кожух сваренный 45см
1f V1-140-001-021 Кожух сваренный 50см
2 V0-120-020-000-001 Резиновый щит
2 V0-140-020-000-001 Резиновый щит
2a 12-721-020-000-005 Контрпланка
2a 12-741-020-000-005 Контрпланка
2b 465 Шестигранный винт М8x30
2c 682 Шестигранная гайка М8
2d 779 Шайба А8,4
3 S0-720-020-000-001 Резиновый щит
3 S0-740-020-000-001 Резиновый щит
4 V0-140-001-000-007 Уголок опорный
11 S0-620-007-020 Двигатель-стабилизатор
11a S2-620-007-000-015 ШАЙБА 60x5x60
11b 481 Шестигранный винт M12x40
11c 810 Упругая зажимная шайба 12
11d 482 Шестигранный винт М12х45
11e 684 Шестигранная гайка М12
11f 11-721-007-050-002 дистанционная втулка 38 мм
12 10-600-031-000-007 Клиноремённый шкив
12a 17-727-007-002-007 Клиновой ремень
13 43996 Гидравлический шланг длина 4400
13a 26845 О-кольцо 37,7х3,53
13b 26865 SAE- фланец FH 6004
13c 32470 Цилиндрический винт М14х45
13d 32567 Пружинное кольцо 14
14 43997 Гидравлический шланг длина 4480
15 43998 Гидравлический шланг для утечки масла длина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
