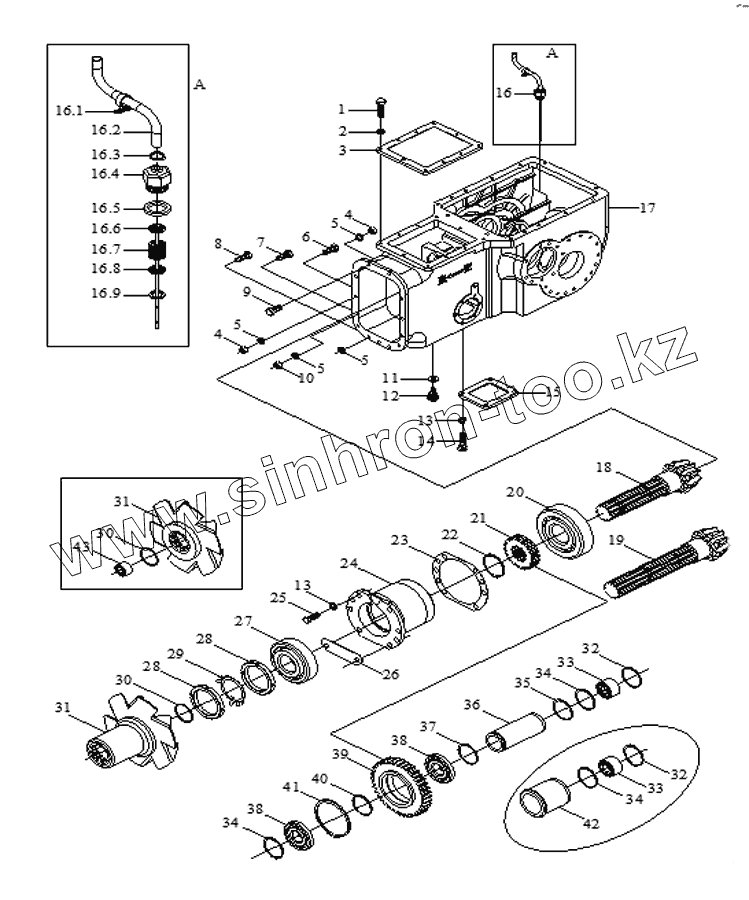

Каталог запасных частей к технике: Foton TA60. Rear Axle Assembly-1
1
2
3
4
4
5
5
5
5
6
7
8
9
10
11
12
13
13
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
16.7
16.8
16.9
17
17
18
18
19
19
20
21
21
21
22
23
24
24
25
26
27
28
28
29
30
30
31
31
32
32
33
33
34
34
34
35
36
37
38
38
39
39
39
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T5781 | Bolt | |
| 2 | GB/T93 | Шайба 12 | |
| 3 | FT65.38.101 | rear upper cover | |
| 4 | GB/T6176 | Гайка M10х1.25 | |
| 5 | GB/T93 | Шайба 12 | |
| 6 | GB/T5786 | Болт M12x1.5x35 | |
| 7 | GB/T27 | bolt M14x55-A3L | |
| 8 | GB/T5783 | Болт M12x35 | |
| 9 | GB/T5786 | Болт M12x1.5x35 | |
| 10 | GB/T6170 | Гайка М6 | |
| 11 | JB/T982 | Шайба комбинированная 27 | |
| 12 | FT65.38.026 | Oil plug | |
| 13 | GB/T93 | Шайба 12 | |
| 14 | GB/T5781 | Bolt | |
| 15 | FT650.38.213 | cover of housing | |
| 16 | FT65.38.030a | Breather assembly | |
| 16.1 | FT650.40.168 | Fix the card | |
| 16.2 | FT65.38.612 | hose | |
| 16.3 | ZBJ15001 | Clamp | |
| 16.4 | FT65.38.611 | Breather system | |
| 16.5 | JB/T982 | Шайба комбинированная 27 | |
| 16.6 | FT65.38.052 | Dipstick | |
| 16.7 | FT650.40.162 | Breather assembly cartridge | |
| 16.8 | FT650.40.167 | seat plate | |
| 16.9 | GB/T893.1 | Кольцо установочное для отверстия 110 | |
| 17 | FT700.38.601 | rear axle housing | |
| 17 | FT65.38.601b | rear axle housing | |
| 18 | FT700.38.106 | driving angle gear with cambered gear | |
| 18 | FT65.38A.106 | driving angle gear with cambered gear | |
| 19 | FT65.38F.106 | driving angle gear with cambered gear | |
| 19 | FT700.38B.106 | driving angle gear with cambered gear | |
| 20 | GB/T 297-1994 | tapered roller bearing | |
| 21 | FT704.38.109 | driving gear | |
| 21 | FT554.38.109 | front driving gear | |
| 21 | FT654.38.109 | driving gear | |
| 22 | GB/T894.1 | Кольцо установочное 12 | |
| 23 | FT65.38.107 | adjusting shim of bearing housing | |
| 24 | FT700.38.108 | bearing housing of angle gear | |
| 24 | FT65.38.108 | bearing housing of angle gear | |
| 25 | GB/T5783 | Болт M12x35 | |
| 26 | FT65.38.193 | roof for oil | |
| 27 | GB/T 297-1994 | tapered roller bearing | |
| 28 | GB/T 812 | Nut | |
| 29 | GB/T 858 | washer 68 | |
| 30 | GB/T894.1 | Кольцо установочное 12 | |
| 31 | FT700.38.011 | shaft coupling assembly | |
| FT700.38B.011 | FT700.38B.011 | swing oil tray seam | |
| FT65.38.011a | FT65.38.011a | shaft coupling assembly | |
| FT65.38F.011 | FT65.38F.011 | swing oil tray seam | |
| 32 | GB/T895.1 | circlip for shaft42 | |
| 33 | GB/T12764 | needle rooler bearing HK3524 | |
| 34 | GB/T894.1 | Кольцо установочное 12 | |
| 35 | FT654.38.154 | adjusting shim | |
| 36 | FT654.38.155 | bearing housing of PTO | |
| 37 | FT654.38.153 | Sleeve | |
| 38 | GB/T 276-1994 | Bearing | |
| 39 | FT704.38.152 | middle gear | |
| 39 | FT554.38.152 | middle gear | |
| 39 | FT654.38.152a | middle gear | |
| 40 | FT704.38.158 | Sleeve | |
| 41 | GB/T 893.1 | Circlip for shaft | |
| 42 | FT65.38.155a | bearing housing ofPTO | |
| 43 | GB/T 5846-1986 | needle rooller bearing | |
| 43 | GB/T 5846-1986 | needle rooller bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
