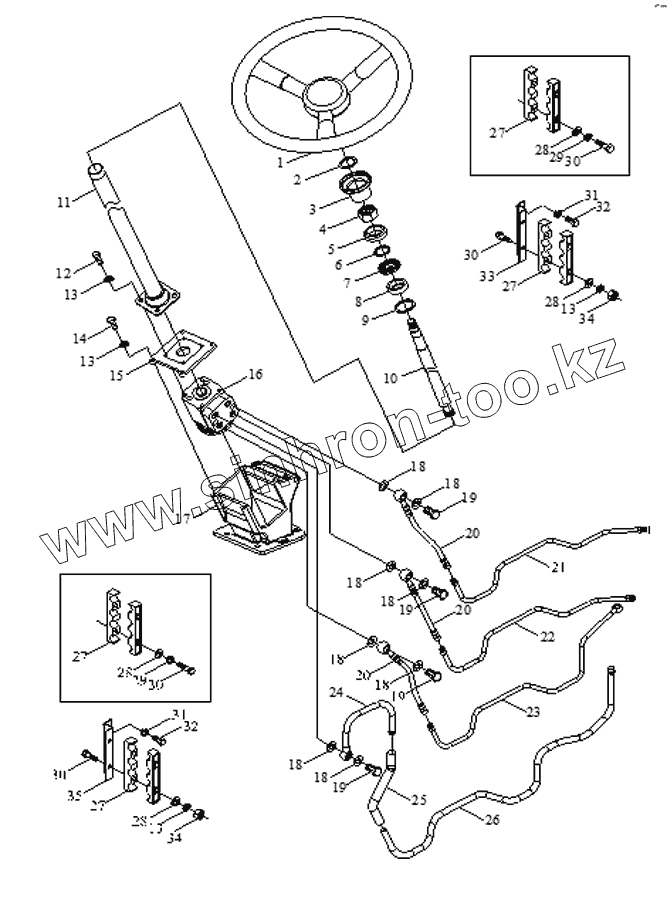

Каталог запасных частей к технике: Foton TA60. Hydraulic Steering Wheel Assembly-1(Adopt Perkins engine)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
13
14
15
15
16
16
17
18
18
18
18
18
18
18
18
19
19
19
19
19
20
20
20
21
21
21
21
21
21
21
22
22
22
22
22
22
22
23
23
23
23
23
24
24
25
26
26
26
26
26
27
27
27
27
28
28
28
28
29
29
30
30
30
30
31
31
32
32
33
33
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT650.40H.001 | FT650.40H.001 | hydraulic steering wheel assembly | |
| FT650.40.001 | FT650.40.001 | hydraulic steering wheel assembly | |
| FT704.40K.001 | FT704.40K.001 | hydraulic steering wheel assembly | |
| FT700.40K.001 | FT700.40K.001 | hydraulic steering wheel assembly | |
| FT704.40S.001 | FT704.40S.001 | hydraulic steering wheel assembly | |
| FT700.40A.001 | FT700.40A.001 | hydraulic steering wheel assembly | |
| FT700.40S.001 | FT700.40S.001 | hydraulic steering wheel assembly | |
| FT654.40.001 | FT654.40.001 | hydraulic steering wheel assembly | |
| FT550.40B.001 | FT550.40B.001 | hydraulic steering wheel assembly | |
| 1 | FT650.40.011a | steering wheel assembly | |
| 2 | GB/T97.1 | Шайба 12 | |
| 3 | FT650.40.014 | trumpet brush assembly | |
| 4 | GB/T6173 | Nut | |
| 5 | FT650.40.172 | circlip for bearing | |
| 6 | GB/T894.1 | Кольцо установочное 12 | |
| 7 | GB/T276 | Подшипник 212 | |
| 8 | FT650.40.173 | circlip for bearing-2 | |
| 9 | GB/T893.1 | Кольцо установочное для отверстия 110 | |
| 10 | FT650.40.171a | steering shaft | |
| 11 | FT650.40.042 | Tube for steering column | |
| 11 | FT650.40H.042 | Tube for steering column | |
| 12 | GB/T5783 | Болт M12x35 | |
| 13 | GB/T93 | Шайба 12 | |
| 14 | GB/T5783 | Болт M12x35 | |
| 15 | FT650.40.123 | connecting bracket | |
| 15 | FT650.40H.123 | connecting bracket | |
| 16 | FT650.40.032 | Steering motor an valve braket assembly | |
| 16 | FT650.40H.032 | steering and valve briquet assembly | |
| 17 | FT650.40.122 | Steering motor shuck | |
| 18 | JB/T982 | Шайба комбинированная 27 | |
| 19 | FT650.40.102 | hollow bolt | |
| 19 | FT800.40L.110 | short hollow bolt | |
| 20 | FT650.40.013 | high pressure hose assembly | |
| 21 | FT704.40K.016 | oil feed pipe assembly,left | |
| 21 | FT700.40K.016 | oil feed pipe assembly,left | |
| 21 | FT704.40S.016 | oil feed pipe assembly,left | |
| 21 | FT700.40S.016 | oil feed pipe assembly,left | |
| 21 | FT550.40B.016 | oil feed pipe assembly,left | |
| 21 | FT700.40A.014 | oil feed pipe assembly,left | |
| 21 | FT650.40.016 | oil feed pipe assembly,left | |
| 22 | FT650.40.015 | oil feed pipe assembly,right | |
| 22 | FT550.40B.015 | oil feed pipe assembly,right | |
| 22 | FT700.40A.013 | oil feed pipe assembly,right | |
| 22 | FT700.40S.015 | oil feed pipe assembly,right | |
| 22 | FT704.40S.015 | oil feed pipe assembly,right | |
| 22 | FT700.40K.015 | oil feed pipe assembly,right | |
| 22 | FT704.40K.015 | oil feed pipe assembly,right | |
| 23 | FT650.40.018 | oil outlet pipe assembly,hydraulic pump | |
| 23 | FT550.40B.018 | oil outlet pipe assembly,hydraulic pump | |
| 23 | FT700.40A.016 | oil outlet pipe assembly,hydraulic pump | |
| 23 | FT700.40S.018 | oil outlet pipe weldment,hydraulic pump | |
| 23 | FT700.40K.018 | oil outlet pipe assembly,hydraulic pump | |
| 24 | FT650.40.019 | return oil pipe assembly | |
| 24 | FT550.40B.019 | return oil pipe assembly | |
| 25 | FT650.40.137 | connecting hose | |
| 26 | FT550.40B.104 | return pipe | |
| 26 | FT700.40A.113 | return pipe | |
| 26 | FT700.40S.104 | return pipe | |
| 26 | FT700.40K.104 | return pipe | |
| 26 | FT650.40.104 | return pipe | |
| 27 | FT650.40.119 | 4-hole clip | |
| 28 | GB/T97.1 | Шайба 12 | |
| 29 | GB/T93 | Шайба 12 | |
| 30 | GB/T5782 | Болт M12x50 | |
| 31 | GB/T97.1 | Шайба 12 | |
| 32 | GB/T5781 | Bolt | |
| 33 | FT650.40.120 | fixed plate-2 | |
| 33 | FT700.40S.120 | fixed plate | |
| 33 | FT700.40K.120 | fixed plate -2 | |
| 34 | GB/T6170 | Гайка М6 | |
| 35 | FT650.40.118 | fixed plate-1 | |
| 35 | FT700.40K.118 | fixed plate-1 |
