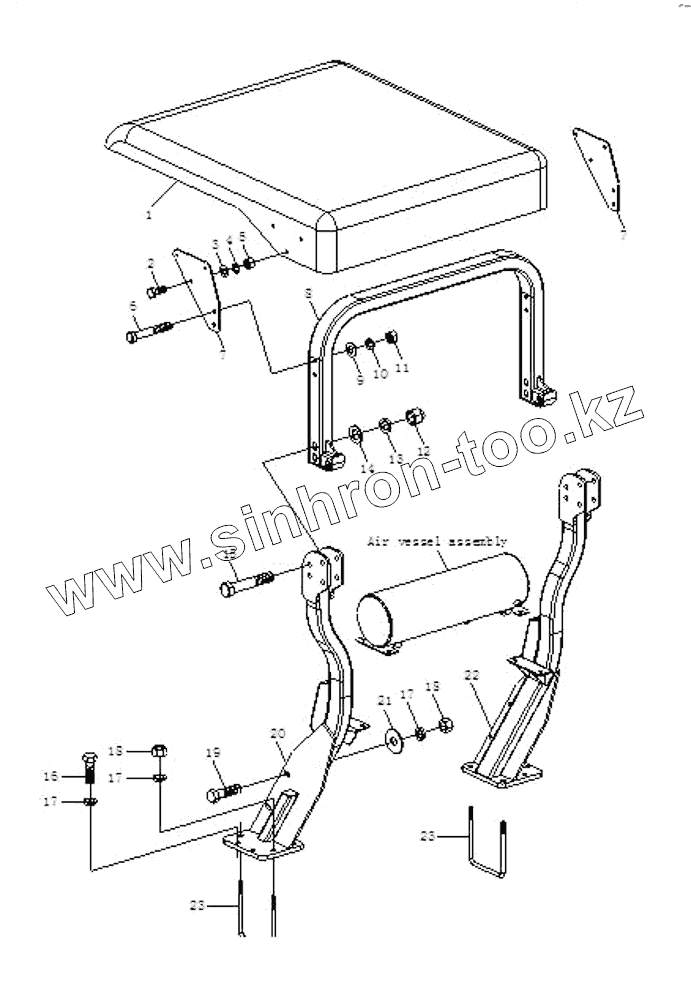

Каталог запасных частей к технике: Foton Europard 40. Safety Frame Assembly
FT400.46.001
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT400.46.001 | FT400.46.001 | Safety frame assembly | |
| 1 | FT300.46.012 | Sunshade assembly | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T95 | Шайба 14 | |
| 4 | GB/T93 | Шайба 12 | |
| 5 | GB/T6170 | Гайка М6 | |
| 6 | GB/T5782 | Болт M12x50 | |
| 7 | FT300.46.106 | Fixing plate,sunshade | |
| 8 | FT400.46.011 | Upper cross beam weldment | |
| 9 | GB/T95 | Шайба 14 | |
| 10 | GB/T93 | Шайба 12 | |
| 11 | GB/T6170 | Гайка М6 | |
| 12 | GB/T802 | Acorn nut M16 | |
| 13 | GB/T93 | Шайба 12 | |
| 14 | GB/T95 | Шайба 14 | |
| 15 | GB/T5782 | Болт M12x50 | |
| 16 | GB/T5783 | Болт M12x35 | |
| 17 | GB/T93 | Шайба 12 | |
| 18 | GB/T6170 | Гайка М6 | |
| 19 | GB/T5783 | Болт M12x35 | |
| 20 | FT400.46.013 | Support bearm weldment (left) | |
| 21 | GB/T97.1 | Шайба 12 | |
| 22 | FT400.46.014 | Support bearm weldment (right) | |
| 23 | FT400.46.350 | U-bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
