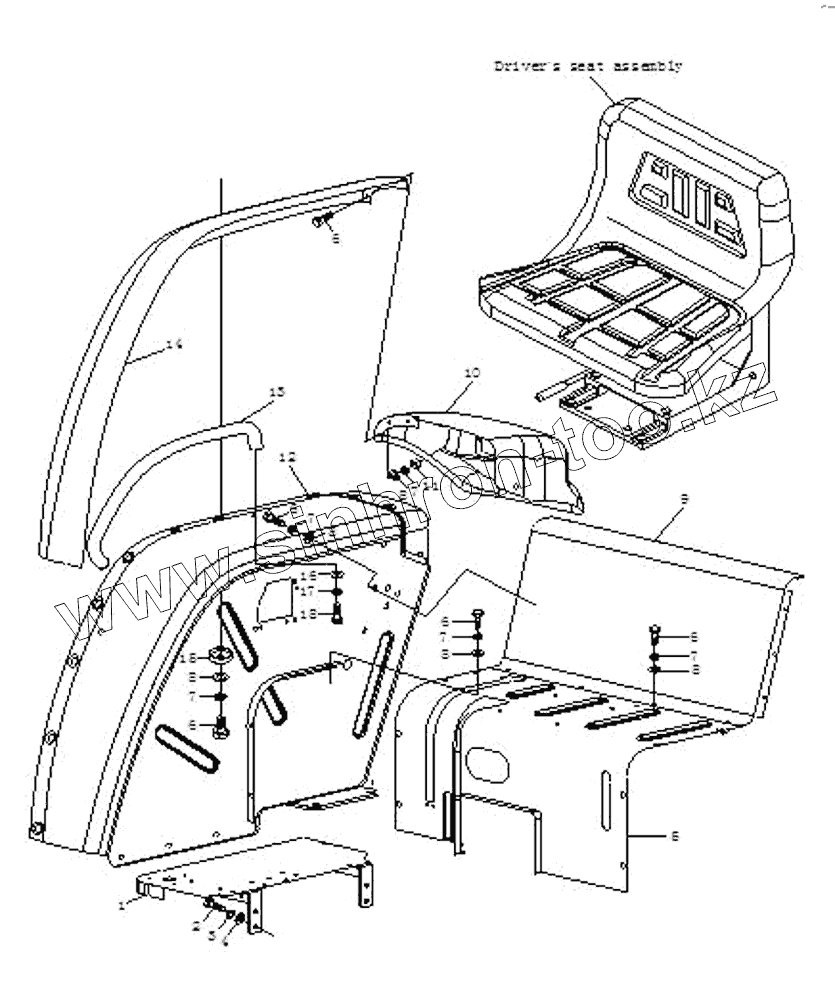

Каталог запасных частей к технике: Foton Europard 40. Helmet Structure Assembly
1
2
3
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | FT300.47.032 | Right floor weldment assembly | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T93 | Шайба 12 | |
| 4 | GB/T97.1 | Шайба 12 | |
| 5 | FT300.47.054 | Seat plate assembly | |
| 6 | GB/T5783 | Болт M12x35 | |
| 7 | GB/T93 | Шайба 12 | |
| 8 | GB/T97.1 | Шайба 12 | |
| 9 | FT300.47.055 | Rear hood assembly | |
| 10 | FT300.47.252 | Tail lampstand, right | |
| 11 | GB/T6170 | Гайка М6 | |
| 12 | FT300.47.034 | Right mud guard weldment assembly | |
| 13 | FT300.47.036 | Right andrail | |
| 14 | FT300.47.302 | Outer part of right mud guard | |
| 15 | FT300.47.356 | Washer | |
| 16 | GB/T97.1 | Шайба 12 | |
| 17 | GB/T93 | Шайба 12 | |
| 18 | GB/T5783 | Болт M12x35 |
