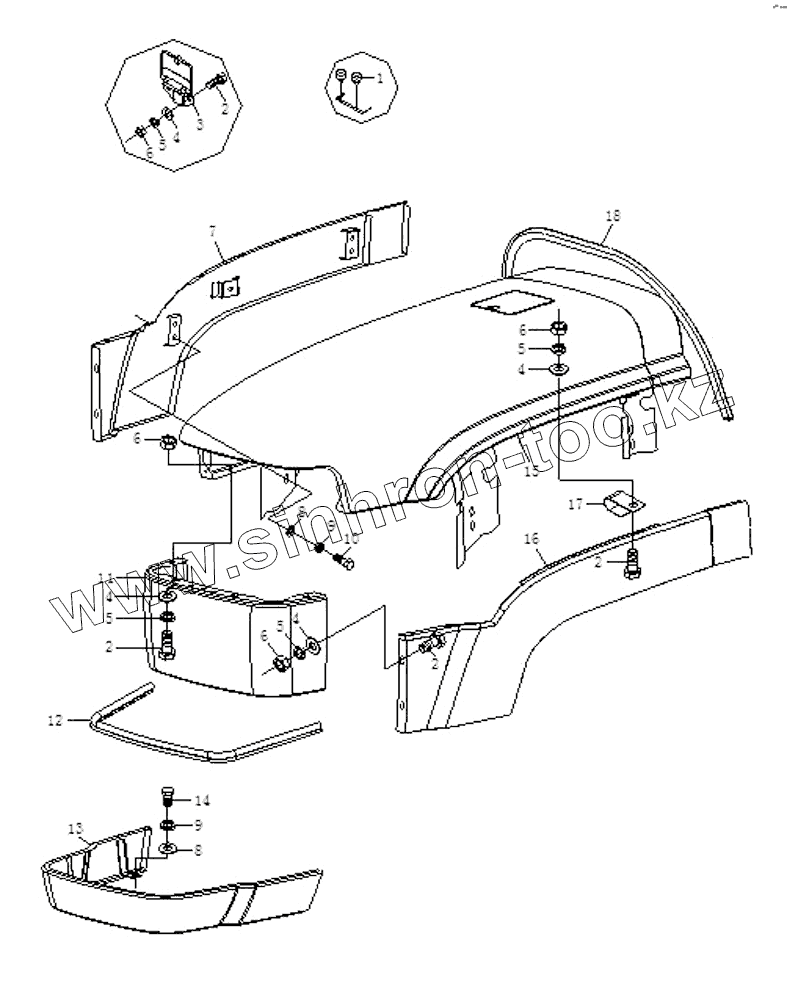

Каталог запасных частей к технике: Foton Europard 40. Helmet Structure Assembly
1
2
2
2
2
2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | FT65.47.111 | Cushion screw | |
| 2 | GB/T5783 | Болт M12x35 | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | FT65.47.026 | Pivot unit ,upper movable cover of bonnet | |
| 4 | GB/T97.1 | Шайба 12 | |
| 4 | GB/T97.1 | Шайба 12 | |
| 5 | GB/T93 | Шайба 12 | |
| 5 | GB/T93 | Шайба 12 | |
| 6 | GB/T6170 | Гайка М6 | |
| 6 | GB/T6170 | Гайка М6 | |
| 7 | FT300.47.012 | Right side plate assembly | |
| 7 | FT400.47.012 | Right side plate assembly | |
| 8 | GB/T97.1 | Шайба 12 | |
| 9 | GB/T93 | Шайба 12 | |
| 10 | GB/T5783 | Болт M12x35 | |
| 11 | FT300.47.011 | Screw plate assembly, heldment | |
| 12 | FT65.47.108 | Front lower cushion rubber strip assembly | |
| 13 | FT300.47.025 | Lower end gate assembly,heldment | |
| 14 | GB/T5783 | Болт M12x35 | |
| 15 | FT300.47.010 | Upper plate welding, helment | |
| 15 | FT400.47.010 | Upper plate welding, helment | |
| 16 | FT300.47.013 | Left side plate assembly | |
| 16 | FT400.47.013 | Left side plate assembly | |
| 17 | FT65.48.097 | Harness holder | |
| 18 | FT300.47.110 | Rear packing strip, heldment |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
