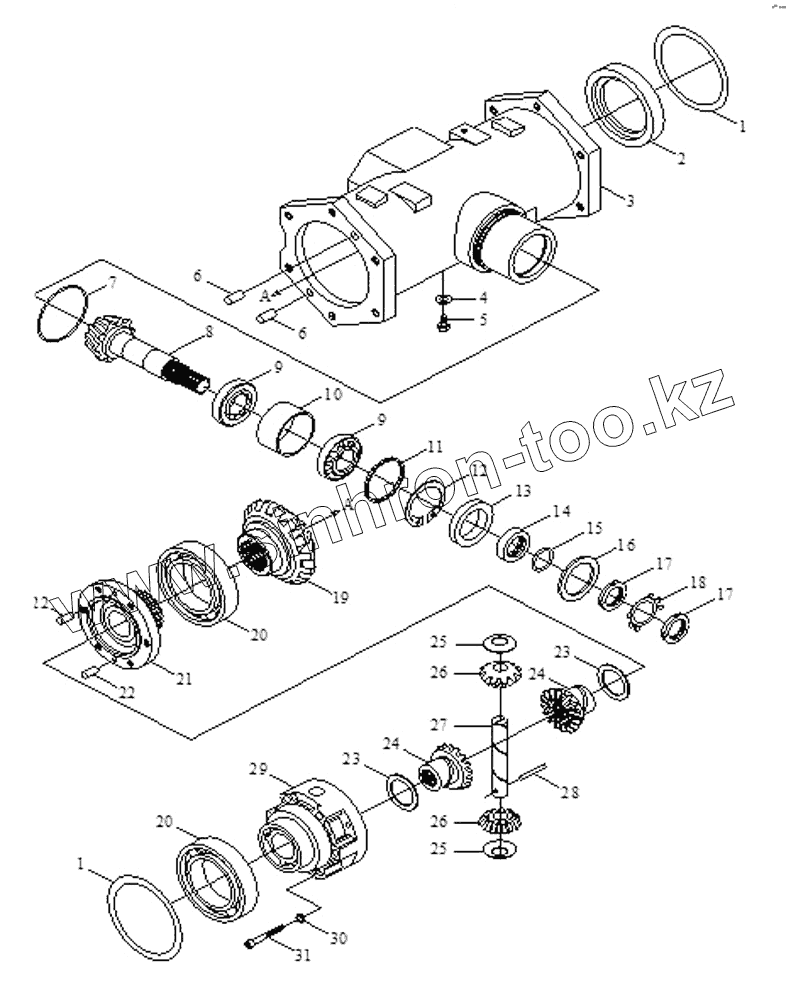

Каталог запасных частей к технике: Foton Europard 40. Front Driving Axle Assembly(yantai)
FT304.31F.001
1
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT304.31F.001 | FT304.31F.001 | Front driving axle assembly | |
| 1 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 2 | FT304.31F.191 | Set plate | |
| 3 | FT304.31F.129 | Main gearbox housing | |
| 4 | FT304.31F.106 | Washer | |
| 5 | FT304.31F.105 | Screw | |
| 6 | GB/T119 | Straight pin B12x24 | |
| 7 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 8 | FT304.31F.131 | Main bevel gear shaft | |
| 9 | GB/T297 | Подшипник 32016 | |
| 10 | FT304.31F.132 | Spacer sleeve | |
| 11 | FT304.31F.133 | Adjusting sleeve | |
| 12 | GB/T893.1 | Кольцо установочное для отверстия 110 | |
| 13 | GB/T9877.1 | Уплотнение В60х85х7 | |
| 14 | FT304.31F.134 | Housing of oil sealing | |
| 15 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 16 | FT304.31F.104 | Copper washer | |
| 17 | GB/T810 | Small round bolt M27x1.5 | |
| 18 | GB/T858 | Nut stop washer45 | |
| 19 | FT304.31F.138 | Mid driving bevel gear | |
| 20 | GB/T276 | Подшипник 212 | |
| 21 | FT304.31F.137 | Housing of differential, right | |
| 22 | GB/T119 | Straight pin B12x24 | |
| 23 | FT304.31F.139 | Spacer ring | |
| 24 | FT304.31F.144 | Half shaft gear | |
| 25 | FT304.31F.140 | Washer | |
| 26 | FT304.31F.143 | Planetary gear | |
| 27 | FT304.31F.142 | Shaft pin | |
| 28 | FT304.31F.141 | Arresting pin | |
| 29 | FT304.31F.136 | Housing of differential, left | |
| 30 | GB/T93 | Шайба 12 | |
| 31 | GB/T70 | Болт М8x25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
