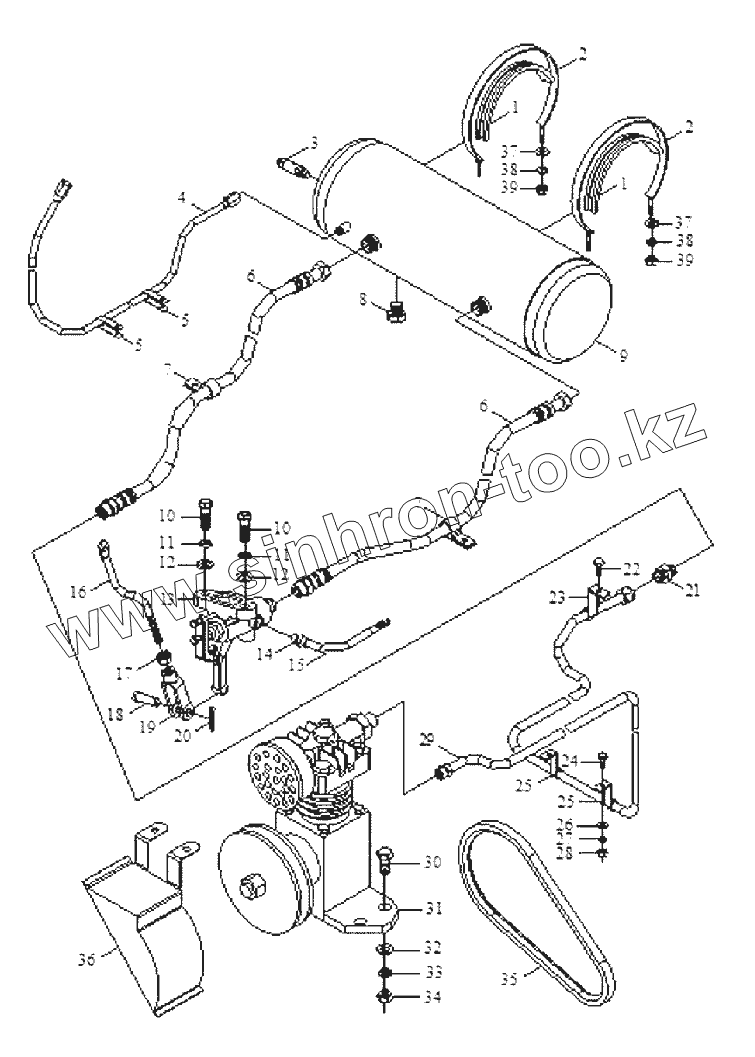

Каталог запасных частей к технике: Foton Europard 25. Pneumatic braking assembly of trailer-1
FT220.80.001
1
1
2
2
3
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT220.80.001 | FT220.80.001 | Pneumatic braking assembly of trailer | |
| 1 | FT250.80.136 | rubber pad of steel belt | |
| 2 | FT250.80.016 | steel belt weldment | |
| 3 | FT300.80.034 | Safety valve assembly | |
| 4 | FT250.80.019 | gas pressure gauge couling pipe assembly | |
| 5 | FT250.80.147 | fixed ferrule | |
| 6 | FT250.80.012 | braking valve inlet pipe | |
| 7 | FT250.80.142 | pipe ferrule I | |
| 8 | FT300.80.033 | Water drain valve assembly | |
| 9 | FT250.80.017 | air vessel | |
| 10 | GB/T5781 | Bolt | |
| 11 | GB/T93 | Шайба 12 | |
| 12 | GB/T97.1 | Шайба 12 | |
| 13 | FT250.80.024 | pneumatic braking valve assembly | |
| 14 | FT300.80.104 | Air outlet coupling | |
| 15 | FT300.80.013 | Air transportation pipe assembly | |
| 16 | FT250.80.101 | Joint staff | |
| 17 | GB/T6170 | Гайка М6 | |
| 18 | GB/T882 | Валик фиксирующий В8х40 | |
| 19 | FT300.80.105 | Adjusting fork | |
| 20 | GB/T91 | Шплинт 3.2x25 | |
| 21 | FT300.80.103 | Straight pipe coupling | |
| 22 | GB/T5781 | Bolt | |
| 23 | FT250.80.143 | pipe ferrule II | |
| 24 | GB/T5781 | Bolt | |
| 25 | FT220.80.146 | pipe ferrule IV | |
| 26 | GB/T97.1 | Шайба 12 | |
| 27 | GB/T93 | Шайба 12 | |
| 28 | GB/T6170 | Гайка М6 | |
| 29 | FT220.80.013 | Air outlet pipe,air compressor | |
| 30 | GB/T5781 | Bolt | |
| 31 | FT220.80.023 | Air compressor ZY0.03/0.07-10 | |
| 32 | GB/T97.1 | Шайба 12 | |
| 33 | GB/T93 | Шайба 12 | |
| 34 | GB/T6170 | Гайка М6 | |
| 35 | GB/T1171 | V belt | |
| 36 | FT220.80.022 | strap wheel cover weldment of air pump |
