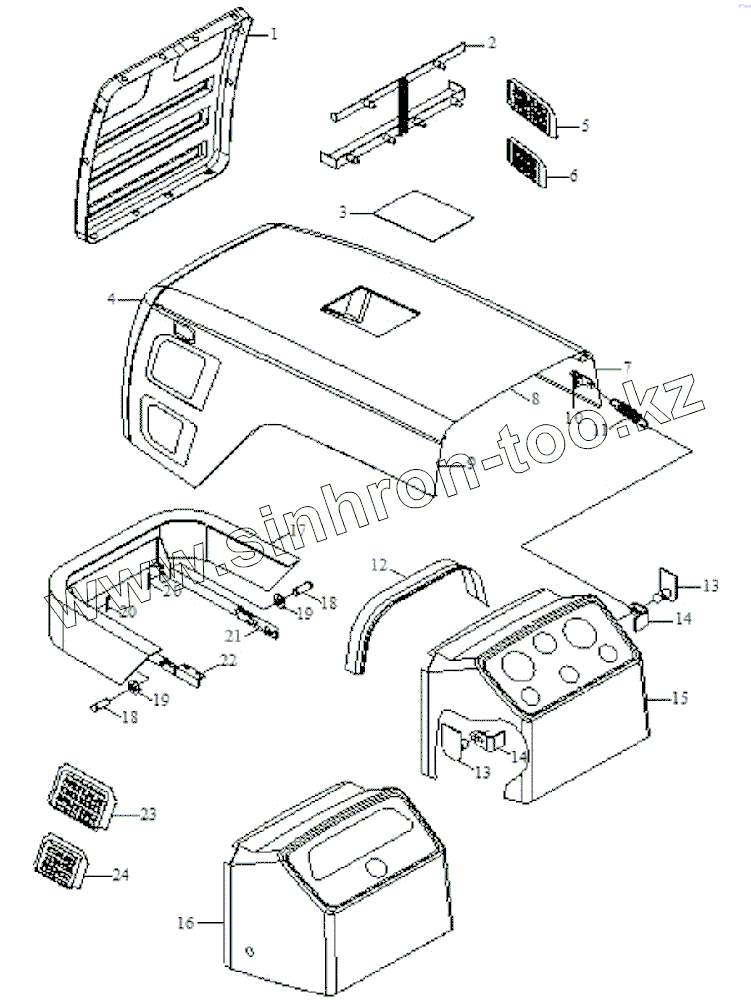

Каталог запасных частей к технике: Foton Europard 25. Helmet and mud guard assembly-1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT224.47G.001 | FT224.47G.001 | helmet and mud guard assembly | |
| FT224.47G.402 | FT224.47G.402 | joint plate wledment for right pivot | |
| FT224.47G.401 | FT224.47G.401 | joint plate wledment for left pivot | |
| FT220.47G.001 | FT220.47G.001 | Helmet and mud guard assembly | |
| 1 | FT250.47G.109 | helmet front plate | |
| 2 | FT250.47G.070 | front lamp fixing bracket | |
| 3 | FT250.47.252 | oil tank cover | |
| 4 | FT250.47.108 | helmet front plate frame | |
| 5 | FT250.47G.104 | upper screening plate,right side plate | |
| 6 | FT250.47G.106 | low screening plate,right side plate | |
| 7 | FT250.47G.102 | right side plate, helmet | |
| 8 | FT250.47.101 | upper plate,helmet | |
| 9 | FT250.47G.103 | left side plate,helmet | |
| 10 | FT250.47G.066 | spring support seat assembly | |
| 11 | FT220.47G.315 | spring | |
| 12 | FT250.47G.230 | Rubber belt | |
| 13 | FT250.47G.068 | lever support assembly | |
| 14 | FT250.47G.503 | spring hanger | |
| 15 | FT220.47G.521 | panel | |
| 16 | FT220.47G.523 | panel | |
| 17 | FT220.47G.030 | low coaming heldment | |
| 18 | GB/T882 | Валик фиксирующий В8х40 | |
| 19 | GB/T97.1 | Шайба 12 | |
| 20 | GB/T91 | Шплинт 3.2x25 | |
| 21 | FT220.47G.031 | joint plate wledment for right pivot | |
| 22 | FT220.47G.032 | joint plate wledment for left pivot | |
| 23 | FT250.47G.105 | upper screening plate,left side plate | |
| 24 | FT250.47G.107 | low screening plate,left side plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
