Каталог запасных частей к технике: Foton Europard 25. Front driving axle assembly-5
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15

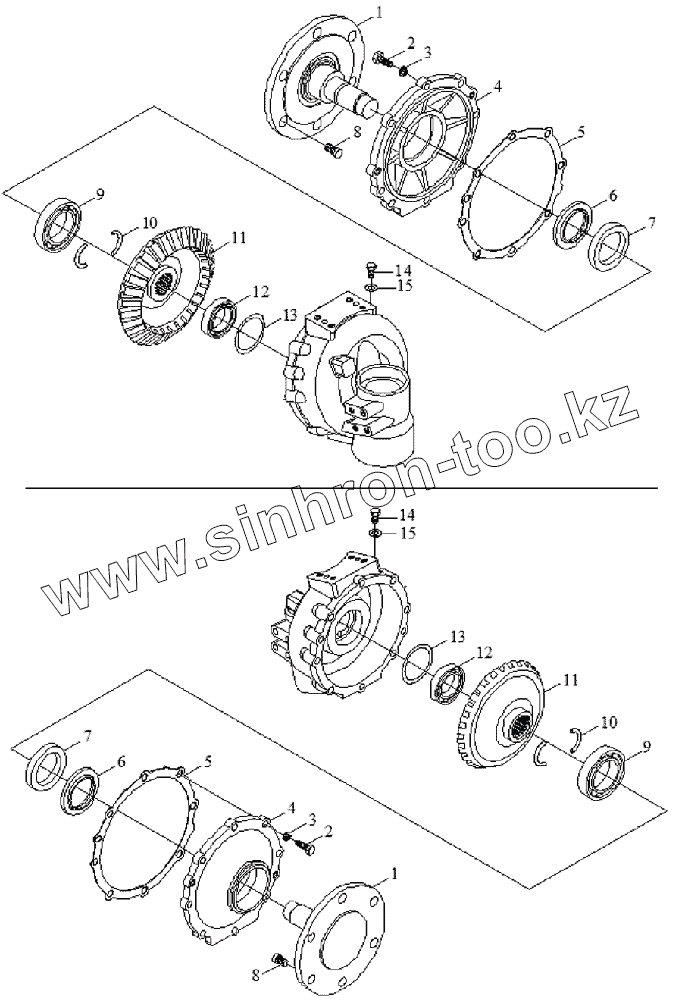

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT254.31F.001 | FT254.31F.001 | front driving axle assembly | |
| 1 | FT254.31F.111 | front driving axle | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T93 | Шайба 12 | |
| 4 | FT254.31F.109 | end big cover | |
| 5 | FT254.31F.114 | adjusting shim | |
| 6 | FT254.31F.113 | dust cover | |
| 7 | JB/T9877.1 | oil cover B507210D | |
| 8 | FT304.31F.115 | Knurled bolt | |
| 9 | GB/T276 | Подшипник 212 | |
| 10 | FT254.31F.112 | roundwire snap ring | |
| 11 | FT254.31F.110 | end big driving gear | |
| 12 | GB/T276 | Подшипник 212 | |
| 13 | FT254.31F.115 | adjusting shim | |
| 14 | FT304.31F.105 | Screw | |
| 15 | FT304.31F.106 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
