Каталог запасных частей к технике: Foton Europard 25. Front axle assembly-4
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19

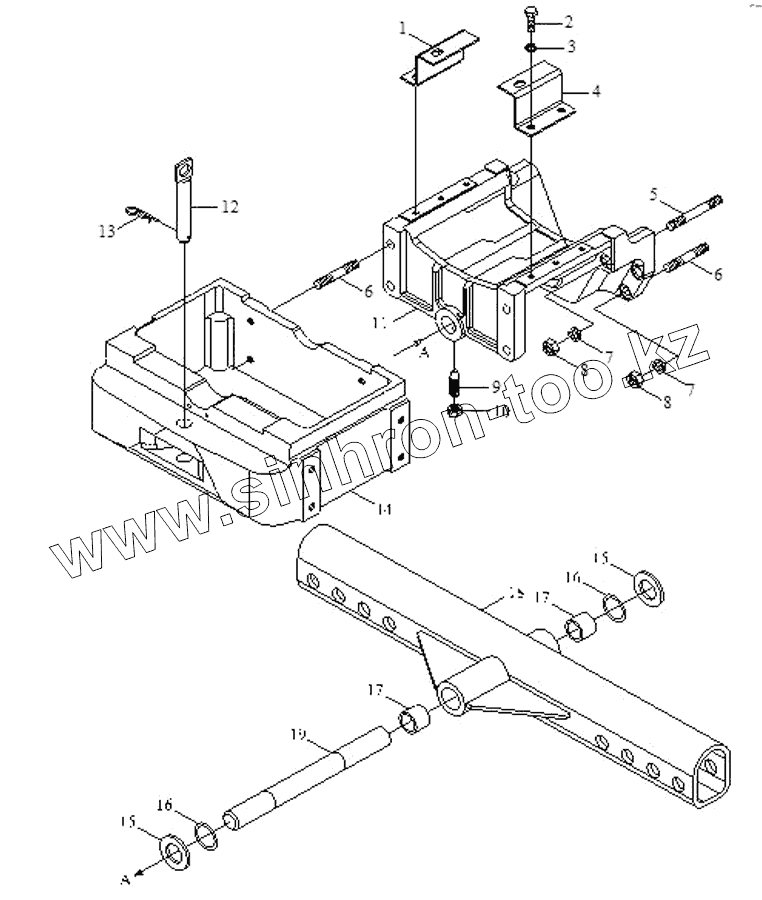

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.31C.000 | FT250.31C.000 | front axle assembly | |
| FT220.31.001 | FT220.31.001 | front axle assembly | |
| FT250.31.001 | FT250.31.001 | Front axle assembly | |
| 1 | FT220.31.139 | right radiator bracket | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T93 | Шайба 12 | |
| 4 | FT220.31.138 | left radiator bracket | |
| 5 | GB/T899 | Doube end stud AM12-M12x1.25x50-8.8-A2L | |
| 6 | GB/T899 | Doube end stud AM12-M12x1.25x50-8.8-A2L | |
| 7 | GB/T93 | Шайба 12 | |
| 8 | GB/T6171 | Гайка М20х1.5 | |
| 9 | FT250.31.104 | stop screw | |
| 10 | GB/T6170 | Гайка М6 | |
| 11 | FT220.31.101 | holder | |
| 12 | FT220.31.011 | front draw pin unit | |
| 13 | FT220.31.105 | spring locking pin | |
| 14 | FT220.31.111 | front bracket | |
| 15 | FT250.31.103 | oscillating axle washer | |
| 16 | GB3452.1 | O-seal ring | |
| 17 | FT250.31.124 | sleeve | |
| 18 | FT220.31.021 | front axle bracket weldment | |
| 19 | FT220.31.021 | front axle bracket weldment |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
