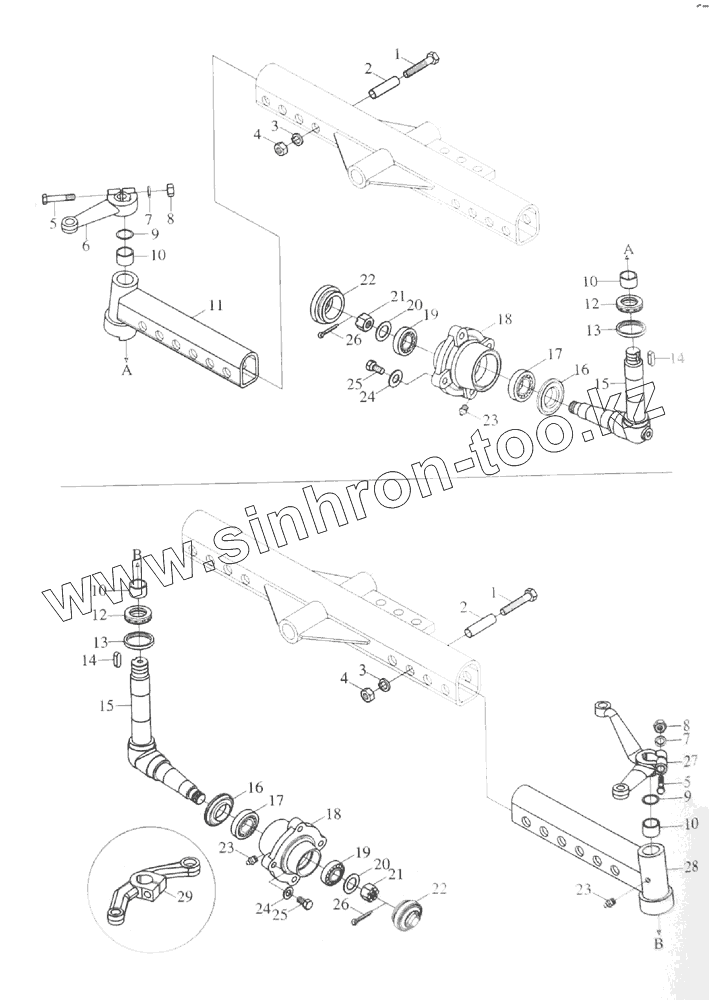

Каталог запасных частей к технике: Foton Europard 25. Front axle assembly-2
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
23
24
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.31C.001 | FT250.31C.001 | Front axle assembly | |
| FT250.31.205 | FT250.31.205 | washer | |
| FT250.31.001 | FT250.31.001 | Front axle assembly | |
| FT220.31.001 | FT220.31.001 | front axle assembly | |
| 1 | GB/T5782 | Болт M12x50 | |
| 2 | FT250.31.162 | harness of front shaft bolt | |
| 3 | GB/T93 | Шайба 12 | |
| 4 | GB/T6170 | Гайка М6 | |
| 5 | GB/T5782 | Болт M12x50 | |
| 6 | FT250.31.110 | turning arm,right | |
| 7 | GB/T93 | Шайба 12 | |
| 8 | GB/T41 | Hexagon nut | |
| 9 | GB3452.1 | O-seal ring | |
| 10 | FT250.31.124 | sleeve | |
| 11 | FT250.31.022 | front inner sharft unit,right | |
| 12 | GB/T301 | Thrust ball bearing51106 | |
| 13 | FT250.31.013 | oil seal of upright shaft assembly | |
| 14 | GB/T1096 | Parallel pin | |
| 15 | FT250.31.107 | turning knurl | |
| 16 | FT250.31.012 | oil seal of half shaft assembly | |
| 17 | GB/T297 | Подшипник 32016 | |
| 18 | FT250.31.106 | front wheel rim | |
| 19 | GB/T297 | Подшипник 32016 | |
| 20 | FT250.31.109 | snap ring | |
| 21 | GB/T9459 | Шестигранная шлицевая гайка M18x1,5 | |
| 22 | FT250.31.108 | bearing cover | |
| 23 | GB/T7940.1 | Масленка M10x1 | |
| 24 | FT254.32C.104 | washer | |
| 25 | GB/T5786 | Болт M12x1.5x35 | |
| 26 | GB/T91 | Шплинт 3.2x25 | |
| 27 | FT250.31.113 | turning arm,left | |
| 28 | FT250.31.026 | front inner sharft weldment,left | |
| 29 | FT250.31.113a | turning arm,left |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
