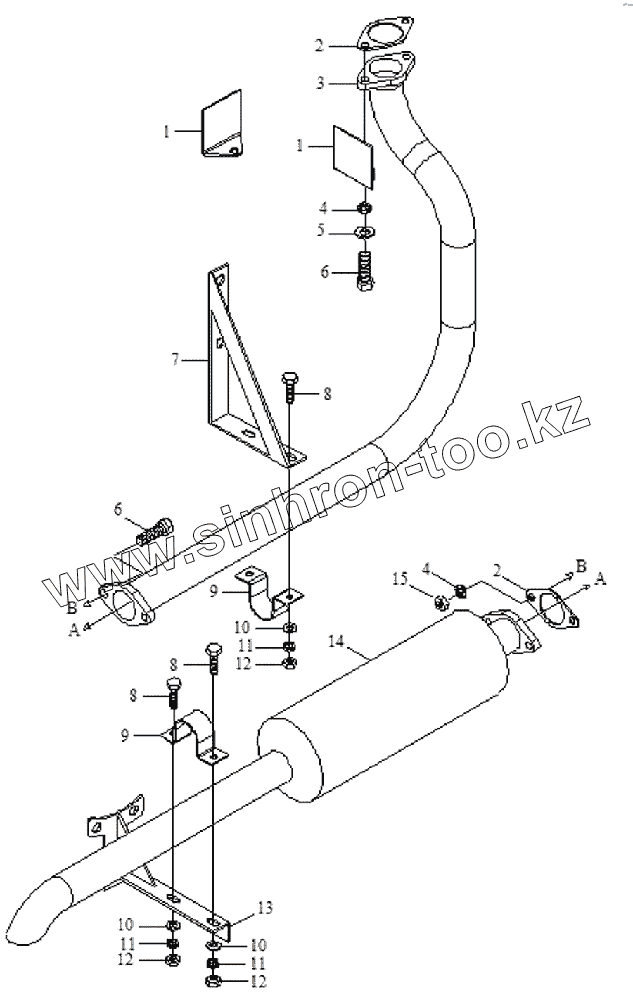

Каталог запасных частей к технике: Foton Europard 25. Exhaust Tube Assembly-3 (Optional)
FT250.22C.001
1
1
2
2
3
4
4
5
6
6
7
8
8
8
9
9
10
10
10
11
11
11
12
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.22C.001 | FT250.22C.001 | exhaust tube assembly | |
| 1 | FT250.22C.125 | bracker for label, exhaust tube | |
| 2 | FT250.22C.030 | gasket of silencer | |
| 3 | FT250.22C.011 | exhaust pipe weldment | |
| 4 | GB/T93 | Шайба 12 | |
| 5 | GB/T97.1 | Шайба 12 | |
| 6 | GB/T5783 | Болт M12x35 | |
| 7 | FT250.22C.022 | front bracket weldment, silencer | |
| 8 | GB/T5783 | Болт M12x35 | |
| 9 | FT250.22C.101 | pipe clip | |
| 10 | GB/T97.1 | Шайба 12 | |
| 11 | GB/T93 | Шайба 12 | |
| 12 | GB/T6170 | Гайка М6 | |
| 13 | FT250.22C.021 | rear bracket weldment, silencer | |
| 14 | FT250.22C.020 | silencer gasket | |
| 15 | GB/T6170 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
