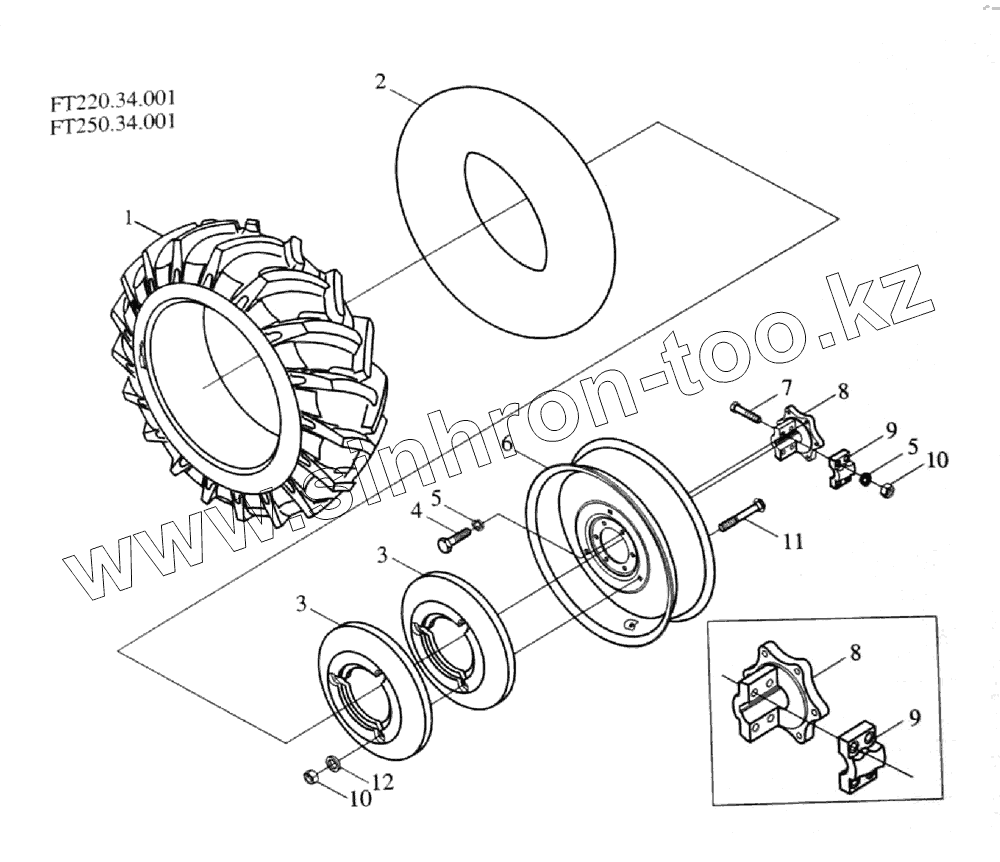

Каталог запасных частей к технике: Foton Europard 25. Driving wheel assembly-1
FT250.34.001
FT220.34.001
1
2
3
3
4
5
5
6
7
8
8
9
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.34.001 | FT250.34.001 | driving wheel assembly | |
| FT250.34A.001 | FT250.34A.001 | driving wheel assembly | |
| GB/T2979 | GB/T2979 | tire 5.00 (4.00) | |
| GB/T2979 | GB/T2979 | tire 5.00 (4.00) | |
| FT220.34.001 | FT220.34.001 | Driving wheel assembly | |
| 1 | GB/T2979 | tire 5.00 (4.00) | |
| 2 | GB/T2979 | tire 5.00 (4.00) | |
| 3 | FT250.34.101 | Balance weight of driving wheel | |
| 4 | GB/T5783 | Болт M12x35 | |
| 5 | GB/T93 | Шайба 12 | |
| 6 | FT250.34.011 | Rim unit W7x24 | |
| 7 | FT250.34.104 | Bolt M14x75-Zn.D | |
| 8 | FT250.34.102 | Hub of driving wheel | |
| 9 | FT250.34.103 | Hub cover of driving wheel | |
| 10 | GB/T6170 | Гайка М6 | |
| 11 | GB/T12 | Cup head square bolt M14x85-10.9-Zn.D | |
| 12 | FT250.34.107 | washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
