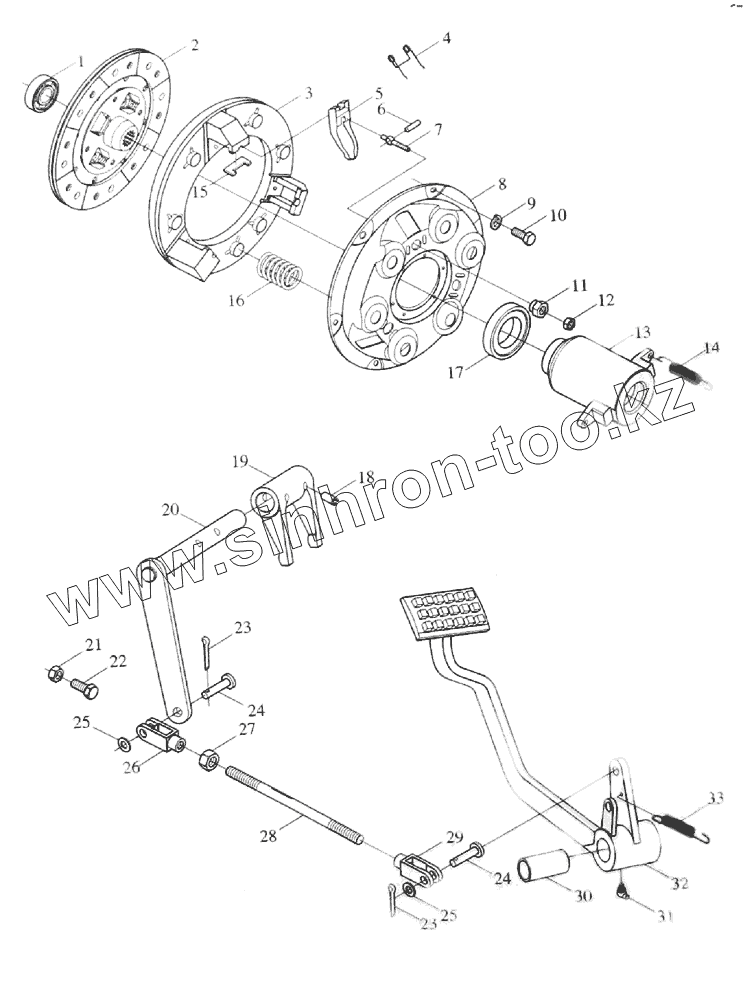

Каталог запасных частей к технике: Foton Europard 25. Clutch Assembly-1
FT250.21.001
FT200.21.001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT250.21.001 | FT250.21.001 | Clutch assembly | |
| FT250.21.114 | FT250.21.114 | clutch spring | |
| FT200.21.001 | FT200.21.001 | Clutch assembly | |
| 1 | GB/T276 | Подшипник 212 | |
| 2 | FT200.21.015 | drven disk assembly,clutch | |
| 3 | FT200.21.110 | Pressure plate,clutch | |
| 4 | FT300.21.120 | Spring of release lever | |
| 5 | FT300.21.121 | Release lever,clutch | |
| 6 | FT300.21.109 | Parallel pin | |
| 7 | FT200.21.112 | release lever,clever | |
| 8 | FT200.21.111 | clutch cover | |
| 9 | GB/T93 | Шайба 12 | |
| 10 | GB/T5783 | Болт M12x35 | |
| 11 | FT300.21.119 | Adjusting bolt of release lever | |
| 12 | GB/T6176 | Гайка M10х1.25 | |
| 13 | FT200.21.103 | releasing bearing seat | |
| 14 | FT200.21.106 | return spring of release bearing seat | |
| 15 | FT300.21.118 | Latch for release lever | |
| 16 | FT200.21.114 | clutch spring | |
| 17 | 688808 | Release bearing | |
| 18 | GB/T879 | Spring type straight | |
| 19 | FT200.21.105 | clutch gear fork | |
| 20 | FT200.21.013 | release rocker unit, clutch | |
| 21 | GB/T6172 | Гайка M10 | |
| 22 | GB/T5783 | Болт M12x35 | |
| 23 | GB/T91 | Шплинт 3.2x25 | |
| 24 | GB/T882 | Валик фиксирующий В8х40 | |
| 25 | GB/T97.1 | Шайба 12 | |
| 26 | FT300.43.108 | Front fork for drawbar | |
| 27 | GB/T6172 | Гайка M10 | |
| 28 | FT200.21.102 | drawbar | |
| 29 | FT300.43.110 | Rear fork for drawbar | |
| 30 | FT200.21.129 | clutch pedal bush | |
| 31 | GB/T1153 | Oil cup 45°M10x1 | |
| 32 | FT200.21.020 | clutch pedal weldment | |
| 33 | FT200.21.101 | pedal spring, clutch |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
