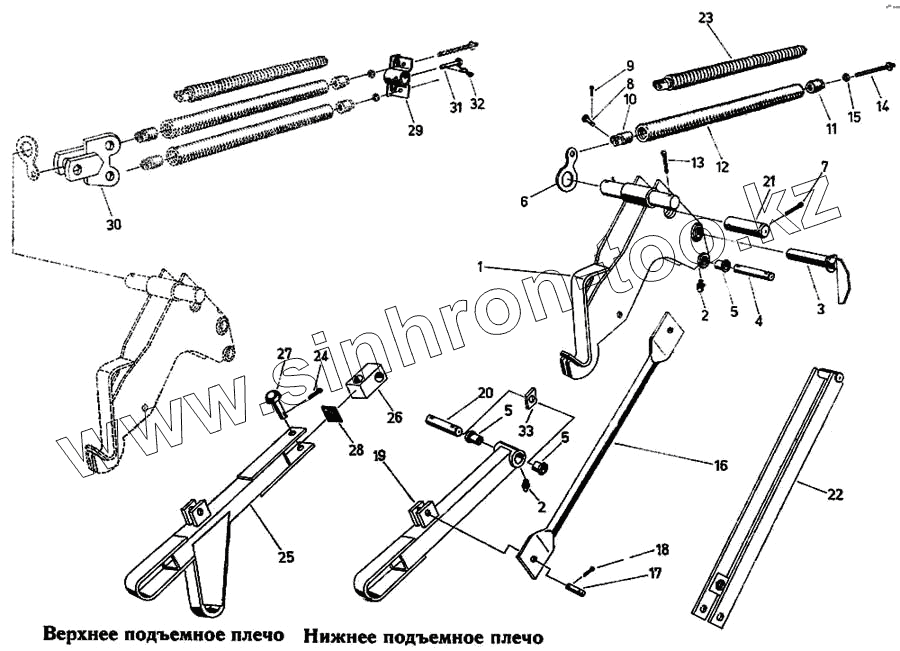

Каталог запасных частей к технике: Fortschritt Е-303. Верхнее подъемное плечо, нижнее подъемное плечо

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
5
6
7
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 4131 78672 6 Плечо подъемное, верхнее
2 9920 92550 7 Масленка коническая
2 9920 92550 7 Масленка коническая
3 4131 77171 1 Штекер
4 4131 78675 0 Ось, верхняя
5 4131 78679 1 Втулка
5 4131 78679 1 Втулка
6 4131 77639 6 Серьга
7 9963 95083 6 Шплинт
8 9949 86351 3 Болт
9 9963 95011 2 Шплинт
9 9963 95011 2 Шплинт
10 4131 77189 8 Ввертка
10 4131 77189 8 Ввертка
11 4131 77190 4 Ввертка
11 4131 77190 4 Ввертка
12 4131 77191 2 Пружина
12 4131 77191 2 Пружина
13 9963 95085 2 Шплинт
14 4133 77311 7 Винт установочный
14 4133 77311 7 Винт установочный
15 9950 89639 2 Гайка шестигранная
15 9950 89639 2 Гайка шестигранная
16 4131 78678 3 Шатун
17 9949 86397 2 Палец
18 9963 94999 6 Шплинт
19 4131 78673 4 Плечо подъемное, нижнее
20 4131 78677 5 Палец, нижний
21 4131 77640 2 Палец
22 4137 77571 8 Держатель для транспортировки двойного колеса
23 4131 77188 1 Пружина растяжения
23 4131 77188 1 Пружина растяжения
24 9963 95051 4 Шплинт
25 4131 78686 3 Плечо подъемное, нижнее
26 4131 78687 1 Элемент соединительный
27 4131 78688 8 Палец
28 4131 78689 6 Прокладка резиновая
29 4137 78663 2 Опора
30 4137 78664 0 Крепление пружин
31 9949 86370 6 Палец
32 9928 93917 7 Штекер пружинный
33 4131 78676 7 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
