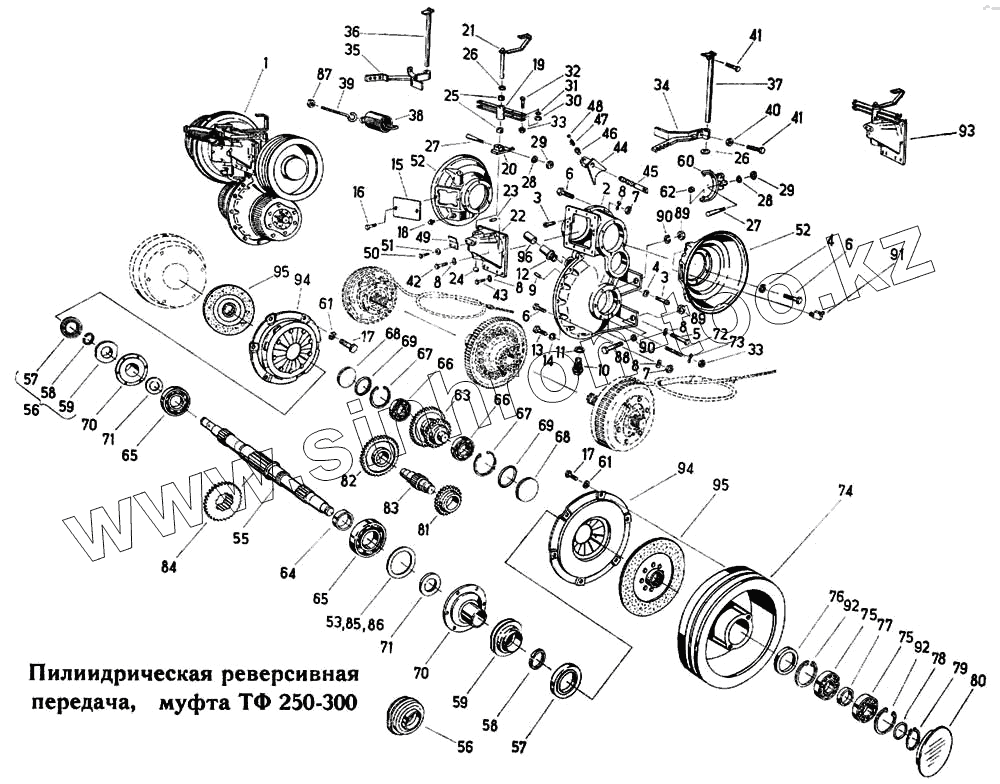

Каталог запасных частей к технике: Fortschritt Е-303. Цилиндрическая реверсивная передача, муфта ТФ 250-300

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
6
6
7
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
52
53
55
56
56
57
57
58
58
59
59
60
61
61
62
63
64
65
65
66
66
67
67
68
68
69
69
70
70
71
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
89
90
90
91
92
92
93
94
94
95
95
96
Позиция на иллюстрации Заводской номер детали Название детали
1 4131 78429 1 Цилиндрическая реверсивная передача
2 4131 77973 5 Корпус
3 9937 93879 4 Болт цилиндрический
4 9961 91123 7 Кольцо пружинное
5 9932 93040 4 Болт шестигранный
6 9933 93067 8 Болт шестигранный
7 9950 89588 1 Гайка шестигранная
8 9961 92012 5 Шайба пружинная
9 9967 94465 8 Штифт цилиндрический
10 9946 93739 0 Пробка резьбовая с фильтром
11 9970 90921 7 Кольцо уплотнительное
12 4131 78785 6 Пробка резьбовая
13 9933 93387 4 Болт шестигранный
14 9970 90810 3 Кольцо уплотнительное
15 4221 65171 0 Крышка
16 9933 92921 7 Болт шестигранный
17 9933 93169 5 Болт шестигранный
18 9920 92550 7 Масленка коническая
19 4131 78044 8 Рычаг
20 4131 78046 4 Рычаг переключения
21 4131 78047 2 Вал переключения
22 4131 78049 7 Крышка
23 9967 94437 7 Штифт цилиндрический
24 9910 86951 6 Пробка
25 9926 86688 5 Втулка
26 9960 92251 3 Шайба
27 4240 03536 6 Шпонка кривошипа
28 4240 03537 4 Подкладка
29 9950 89572 8 Гайка шестигранная
30 9902 89038 6 Шарикоподшипник радиальный
31 9960 92205 6 Шайба
32 9933 93201 1 Болт шестигранный
33 9950 89643 1 Гайка шестигранная
34 4131 77990 3 Рычаг, левый
35 4131 77999 3 Рычаг, правый
36 4131 7799 52 Штанга переключения
37 4131 77987 2 Штанга переключения
38 9974 88222 6 Пружина растяжения
39 9953 92861 4 Рым-болт
40 9950 89588 1 Гайка шестигранная
41 9933 93033 1 Болт шестигранный
42 9933 96066 7 Болт шестигранный
43 9933 95909 5 Болт шестигранный
44 4131 77984 8 Вилка переключения
45 4131 78030 2 Ось переключения
46 4131 78029 6 Втулка
47 9973 88030 5 Пружина сжатия
48 9903 88665 3 Шарик
49 4131 78032 7 Упор
50 9933 95793 6 Болт шестигранный
51 9960 96247 3 Шайба
52 4221 65130 0 Корпус муфты
53 4805 50717 7 Шайба установочная
54 9933 93067 8 Болт шестигранный
55 4131 78012 6 Вал
56 4221 65143 8 Отводка шарикоподшипника
57 4221 65167 1 Подшипник отводки
58 9910 88200 7 Полоса фетровая
59 4221 65149 5 Отводка
60 4131 78004 6 Вилка переключения
61 9961 91109 3 Кольцо пружинное
62 4131 78006 2 Модуль переключения
63 4131 77974 3 Вал шестеренчатый
64 4131 78011 8 Втулка
65 9902 89099 7 Шарикоподшипник радиальный
66 9902 89091 5 Шарикоподшипник радиальный
67 9964 91785 0 Кольцо стопорное
68 4131 78014 2 Крышка
69 9907 91434 1 Кольцо круглого сечения
70 4131 78018 3 Втулка
71 9905 87163 7 Уплотнение вала
72 4221 65170 2 Шпилька
73 9961 92002 0 Шайба пружинная
74 4131 78591 8 Шкив клиноременный
75 9902 89090 7 Шарикоподшипник радиальный
76 9905 87203 5 Уплотнение вала
77 4131 78592 6 Кольцо распорное
78 4110 08713 6 Кольцо
79 9964 91724 8 Кольцо стопорное
80 9904 86975 6 Крышка
81 4131 78038 4 Колесо прямозубое цилиндрическое
82 4131 78040 7 Колесо прямозубое цилиндрическое
83 4131 78036 8 Вал зубчатый
84 4131 78010 1 Колесо прямозубое цилиндрическое
85 4805 50698 8 Шайба установочная
86 4805 50704 8 Шайба установочная
87 9950 89611 8 Гайка шестигранная
88 9932 93324 7 Болт шестигранный
89 9950 89687 4 Гайка шестигранная
90 9961 91146 2 Кольцо пружинное
91 9920 92551 5 Масленка коническая
92 9964 91783 4 Кольцо стопорное
93 4140 75045 8 Переключатель
94 4131 77789 5 Муфта в сборе
95 4221 65888 1 Диск сцепления муфты в сборе
96 4131 78786 4 колпачок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
