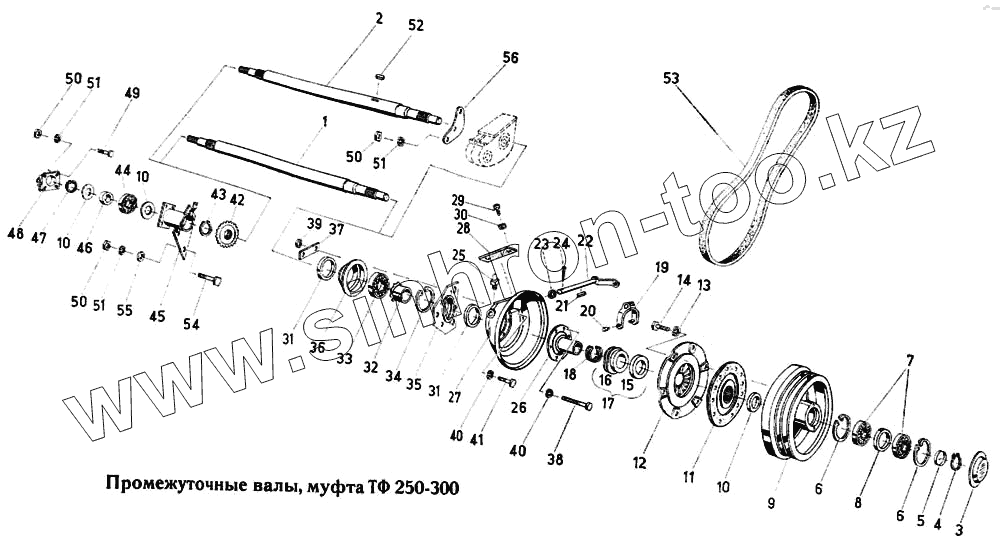

Каталог запасных частей к технике: Fortschritt Е-303. Промежуточные валы, муфта ТФ 250-300
1
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
50
50
51
51
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4131 78612 3 | Вал | |
| 2 | 4131 78613 1 | Вал | |
| 3 | 4131 78452 3 | Крышка | |
| 4 | 9964 91724 8 | Кольцо стопорное | |
| 5 | 4110 08713 6 | Кольцо | |
| 6 | 9964 91783 4 | Кольцо стопорное | |
| 7 | 9902 89090 7 | Шарикоподшипник радиальный | |
| 8 | 4131 77255 2 | Кольцо распорное | |
| 9 | 4131 78453 1 | Шкив клиноременный | |
| 10 | 9905 87203 5 | Уплотнение вала | |
| 11 | 4221 65888 7 | Диск муфты в сборе | |
| 12 | 4131 77789 5 | Муфта в сборе | |
| 13 | 9961 91108 5 | Кольцо пружинное | |
| 14 | 9933 93094 2 | Болт шестигранный | |
| 15 | 4221 65167 1 | Подшипник отводки | |
| 16 | 4221 65149 5 | Отводка | |
| 17 | 4221 65143 8 | Отводка шарикоподшипника | |
| 18 | 9910 88200 7 | Полоса фетровая | |
| 19 | 4221 65138 2 | Вилка переключения | |
| 20 | 4221 65141 3 | Цапфа | |
| 21 | 9965 95595 1 | Шпонка призматическая | |
| 22 | 4131 77259 3 | Штанга переключения | |
| 23 | 9960 92254 6 | Шайба | |
| 24 | 9963 95004 0 | Шплинт | |
| 25 | 9920 92551 5 | Масленка коническая | |
| 26 | 4221 65132 5 | Втулка | |
| 27 | 4221 65130 0 | Корпус муфты | |
| 28 | 4221 65171 0 | Крышка | |
| 29 | 9933 92916 1 | Болт шестигранный | |
| 30 | 9961 91087 1 | Кольцо пружинное | |
| 31 | 9905 87128 4 | Уплотнение вала | |
| 32 | 9903 94890 8 | Втулка зажимная | |
| 33 | 9902 89082 7 | Шарикоподшипник радиальный | |
| 34 | 9964 91786 7 | Кольцо стопорное | |
| 35 | 4131 78447 6 | Опора | |
| 36 | 4131 78449 2 | Буртик | |
| 37 | 4131 78450 7 | Державка | |
| 38 | 9932 93277 7 | Болт шестигранный | |
| 39 | 9950 89588 1 | Гайка шестигранная | |
| 40 | 9961 91123 7 | Кольцо пружинное | |
| 41 | 9933 93018 8 | Болт шестигранный | |
| 42 | 4131 78448 4 | Привод сминателя | |
| 43 | 9964 91728 0 | Кольцо стопорное | |
| 44 | 9902 88930 3 | Шарикоподшипник самоустанавливающийся | |
| 45 | 4131 78407 4 | Трубка подшипника | |
| 46 | 4131 78451 5 | Втулка | |
| 47 | 9964 91724 8 | Кольцо стопорное | |
| 48 | 9101 94807 1 | Приспособление защитное ВОМ | |
| 49 | 9933 95942 3 | Болт шестигранный | |
| 50 | 9950 89650 3 | Гайка шестигранная | |
| 51 | 9961 91120 4 | Кольцо пружинное | |
| 52 | 9965 95685 6 | Шпонка призматическая | |
| 53 | 4131 78402 5 | Ремень клиновой | |
| 54 | 9933 93210 8 | Болт шестигранный | |
| 55 | 9965 91922 4 | Шайба | |
| 56 | 4131 78406 6 | Державка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
