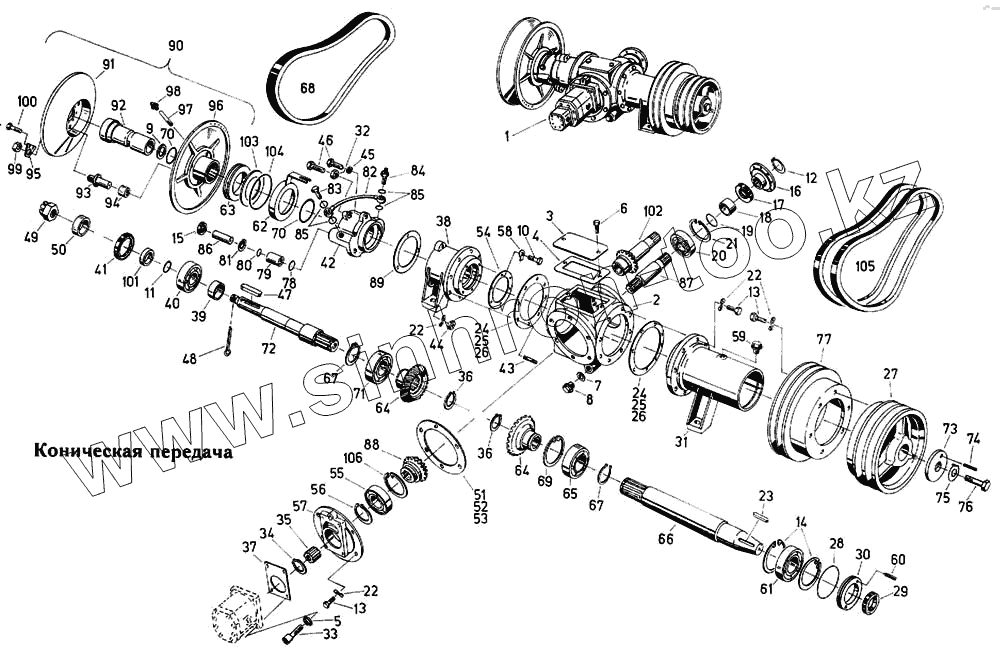

Каталог запасных частей к технике: Fortschritt Е-303. Коническая передача
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4 131 787 872 | Передача коническая | |
| 1 | 4131 78799 3 | Передача коническая | |
| 2 | 4131 77910 8 | Корпус | |
| 3 | 4805 50773 0 | Крышка | |
| 4 | 4805 50715 2 | Прокладка | |
| 5 | 9961 91097 6 | Кольцо пружинное | |
| 6 | 9933 95801 2 | Болт шестигранный | |
| 7 | 9970 90922 5 | Кольцо уплотнительное | |
| 8 | 9946 93708 5 | Пробка резьбовая | |
| 9 | 4221 60781 1 | Кольцо | |
| 10 | 9933 93002 6 | Болт шестигранный | |
| 11 | 9907 91390 2 | Кольцо круглого сечения | |
| 12 | 9964 91747 3 | Кольцо стопорное | |
| 13 | 9933 93111 5 | Болт шестигранный | |
| 14 | 9964 91787 5 | Кольцо стопорное | |
| 15 | 9905 86993 1 | Уплотнение вала | |
| 16 | 4131 78798 5 | Фланец | |
| 17 | 9905 87129 2 | Уплотнение вала | |
| 18 | 4131 77819 8 | Втулка распорная | |
| 19 | 9907 91616 7 | Кольцо круглого сечения | |
| 20 | 9902 89052 1 | Шарикоподшипник радиальный | |
| 21 | 9964 91783 4 | Кольцо стопорное | |
| 22 | 9961 91999 2 | Шайба пружинная | |
| 23 | 9965 95667 1 | Шпонка призматическая | |
| 24 | 4131 77914 0 | Шайба установочная | |
| 25 | 4131 77915 7 | Шайба установочная | |
| 26 | 4131 77916 5 | Шайба установочная | |
| 27 | 4131 78796 0 | Шкив клиноременный | |
| 28 | 9907 91447 0 | Кольцо круглого сечения | |
| 29 | 9905 87127 6 | Уплотнение вала | |
| 30 | 4131 78593 4 | Крышка | |
| 31 | 4131 78790 3 | Корпус подшипника | |
| 32 | 9950 89648 0 | Гайка шестигранная | |
| 33 | 9937 98432 4 | Болт цилиндрический | |
| 34 | 9964 91717 6 | Кольцо стопорное | |
| 35 | 4131 77736 4 | Втулка переключающая | |
| 36 | 9964 91727 2 | Кольцо стопорное | |
| 37 | 4131 77746 0 | Прокладка | |
| 38 | 4131 78793 0 | Корпус подшипника | |
| 39 | 4131 77926 1 | Втулка распорная | |
| 40 | 9902 89003 1 | Роликоподшипник самоустанавливающийся | |
| 41 | 9905 87189 5 | Уплотнение вала | |
| 42 | 4131 77965 5 | Корпус подшипника | |
| 43 | 9948 93553 0 | Шпилька | |
| 44 | 9950 89618 3 | Гайка шестигранная | |
| 45 | 9961 91121 2 | Кольцо пружинное | |
| 46 | 9933 93209 3 | Болт шестигранный | |
| 47 | 9965 95671 0 | Шпонка призматическая | |
| 48 | 9963 95092 4 | Шплинт | |
| 49 | 9951 89464 6 | Гайка корончатая | |
| 50 | 4221 61001 1 | Втулка распорная | |
| 51 | 4805 50076 5 | Шайба установочная | |
| 52 | 4805 50089 4 | Шайба установочная | |
| 53 | 4805 50090 0 | Шайба установочная | |
| 54 | 4131 78794 4 | Шайба | |
| 55 | 9902 89061 8 | Шарикоподшипник радиальный | |
| 56 | 9964 91732 8 | Кольцо стопорное | |
| 57 | 4131 77748 5 | Втулка | |
| 58 | 9962 92356 1 | Шайба стопорная | |
| 59 | 4805 50096 6 | Сапун | |
| 60 | 9947 94017 6 | Шпилька | |
| 61 | 9902 89000 7 | Роликоподшипник самоустанавливающийся | |
| 62 | 4221 61028 6 | Кольцо опорное | |
| 63 | 9902 88805 3 | Шарикоподшипник аксиально-радиальный | |
| 64 | 4131 78792 8 | Шестерня коническая | |
| 65 | 9902 89066 7 | Шарикоподшипник радиальный | |
| 66 | 4131 78791 1 | Вал | |
| 67 | 9964 91736 0 | Кольцо стопорное | |
| 68 | 4131 77530 5 | Ремень клиновой широкий | |
| 69 | 9964 91796 3 | Кольцо стопорное | |
| 70 | 9907 91571 1 | Кольцо круглого сечения | |
| 71 | 9902 89152 2 | Шарикоподшипник радиально-упорный | |
| 72 | 4131 78795 2 | Вал | |
| 73 | 4131 77953 4 | Шайба концевая | |
| 74 | 9967 94306 2 | Штифт цилиндрический просечной | |
| 75 | 9962 92366 6 | Шайба стопорная | |
| 76 | 9933 92310 0 | Болт шестигранный | |
| 77 | 4131 77959 1 | Шкив клиноременный | |
| 78 | 9907 91538 3 | Кольцо круглого сечения | |
| 79 | 4221 61021 2 | Втулка | |
| 80 | 9907 91500 4 | Кольцо круглого сечения | |
| 81 | 9964 91770 5 | Кольцо стопорное | |
| 82 | 4221 61022 0 | Трубопровод соединительный | |
| 83 | 9946 92750 8 | Болт пустотелый | |
| 84 | 9969 94520 6 | Штуцер | |
| 85 | 9970 90823 2 | Кольцо уплотнительное | |
| 86 | 4221 61027 8 | Поршень | |
| 87 | 4131 77952 6 | Вал | |
| 88 | 4131 78789 7 | Шестерня коническая | |
| 89 | 4131 77925 3 | Прокладка | |
| 90 | 4140 75057 0 | Вариатор шасси | |
| 91 | 4221 61029 4 | Половинка шкива | |
| 92 | 4221 61032 5 | Втулка направляющая | |
| 93 | 4221 61033 3 | Палец поводковый | |
| 94 | 9926 86831 5 | Втулка | |
| 95 | 4221 61034 1 | Шайба стопорная | |
| 96 | 4221 61030 0 | Половинка шкива | |
| 97 | 4221 61039 0 | Трубка | |
| 98 | 9920 92550 7 | Масленка коническая | |
| 99 | 9950 89769 0 | Гайка шестигранная | |
| 100 | 9935 93295 0 | Болт шестигранный | |
| 101 | 4131 77927 8 | Втулка распорная | |
| 102 | 4131 78788 0 | Вал | |
| 103 | 4221 61010 8 | Шайба уплотнительная | |
| 104 | 9907 91585 7 | Кольцо круглого сечения | |
| 105 | 4131 77531 3 | Набор клиновых ремней | |
| 106 | 9964 91786 7 | Кольцо стопорное | |
| 107 | 9937 98437 3 | Болт цилиндрический |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
