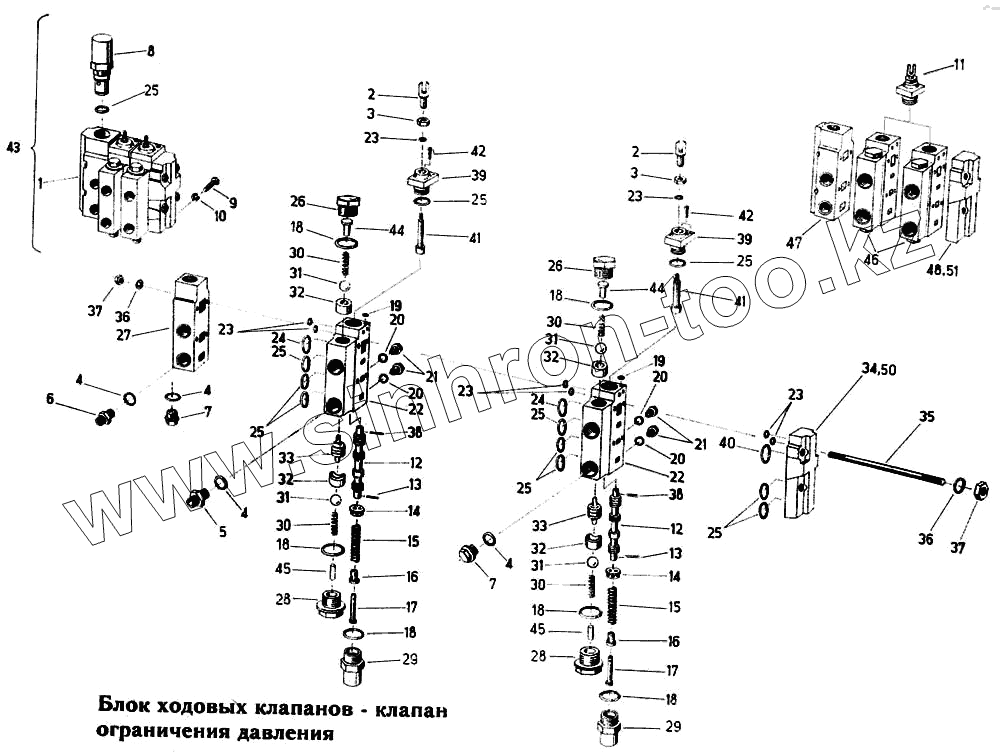

Каталог запасных частей к технике: Fortschritt Е-303. Блок ходовых клапанов – клапан ограничения давления
1
2
2
3
3
4
4
4
4
5
6
7
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
18
18
19
19
20
20
20
20
21
21
22
22
23
23
23
23
23
24
24
25
25
25
25
25
25
25
25
26
26
27
28
28
29
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
34
35
36
36
37
37
38
38
39
39
40
41
41
42
42
43
44
44
45
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4131 77851 5 | Блок ходовых обратных клапанов | |
| 2 | 9969 88321 6 | Вилка | |
| 3 | 9950 89598 6 | Гайка шестигранная | |
| 4 | 9970 90900 8 | Кольцо уплотнительное | |
| 5 | 9969 94572 0 | Штуцер резьбовой | |
| 6 | 9969 94524 7 | Штуцер резьбовой | |
| 7 | 9946 93693 5 | Пробка резьбовая | |
| 8 | 9959 95391 5 | Клапан ограничения давления | |
| 9 | 9933 93082 1 | Болт шестигранный | |
| 10 | 9961 91108 5 | Кольцо пружинное | |
| 11 | 4140 75240 2 | Блок механического переключения в сборе | |
| 12 | 4140 75220 1 | Золотник распределительный <22.33> | |
| 13 | 9967 94302 1 | Штифт цилиндрический просечной | |
| 14 | 4140 75221 8 | Тарелка клапана | |
| 15 | 9973 88052 2 | Пружина сжатия | |
| 16 | 4140 75222 6 | Втулка | |
| 17 | 4140 75223 4 | Палец | |
| 18 | 9970 90933 8 | Кольцо уплотнительное | |
| 19 | 9907 91468 8 | Кольцо круглого сечения | |
| 20 | 9970 90835 3 | Кольцо уплотнительное | |
| 21 | 9964 93645 3 | Пробка резьбовая | |
| 22 | 4140 75224 2 | Корпус <12.33> | |
| 23 | 9907 91474 3 | Кольцо круглого сечения | |
| 24 | 9907 91525 4 | Кольцо круглого сечения | |
| 25 | 9907 91506 1 | Кольцо круглого сечения | |
| 26 | 4140 75225 0 | Пробка резьбовая | |
| 27 | 4140 75226 7 | Крышка | |
| 28 | 4140 75227 5 | Пробка резьбовая | |
| 29 | 4140 75228 3 | Пробка резьбовая | |
| 30 | 9973 88027 4 | Пружина сжатия | |
| 31 | 9903 88684 6 | Шарик | |
| 32 | 4140 75229 1 | Седло клапана | |
| 33 | 4140 75230 6 | Поршень <12.22> | |
| 34 | 4140 75231 4 | Крышка | |
| 35 | 4140 75232 2 | Болт стяжной | |
| 36 | 9960 92179 5 | Шайба | |
| 37 | 9950 89623 0 | Гайка шестигранная | |
| 38 | 9967 94305 4 | Штифт цилиндрический просечной | |
| 39 | 4140 75233 0 | Корпус | |
| 40 | 9907 91388 8 | Кольцо круглого сечения | |
| 41 | 4140 75234 7 | Болт включения | |
| 42 | 9936 93830 3 | Болт цилиндрический | |
| 43 | 4131 77651 5 | Блок ходовых клапанов | |
| 44 | 9949 86293 0 | Палец | |
| 45 | 4140 75236 3 | Палец | |
| 46 | 4140 75237 1 | Корпус в сборе | |
| 47 | 4140 75238 8 | Крышка в сборе | |
| 48 | 4140 75239 6 | Крышка в сборе | |
| 49 | 9946 93687 1 | Пробка резьбовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
