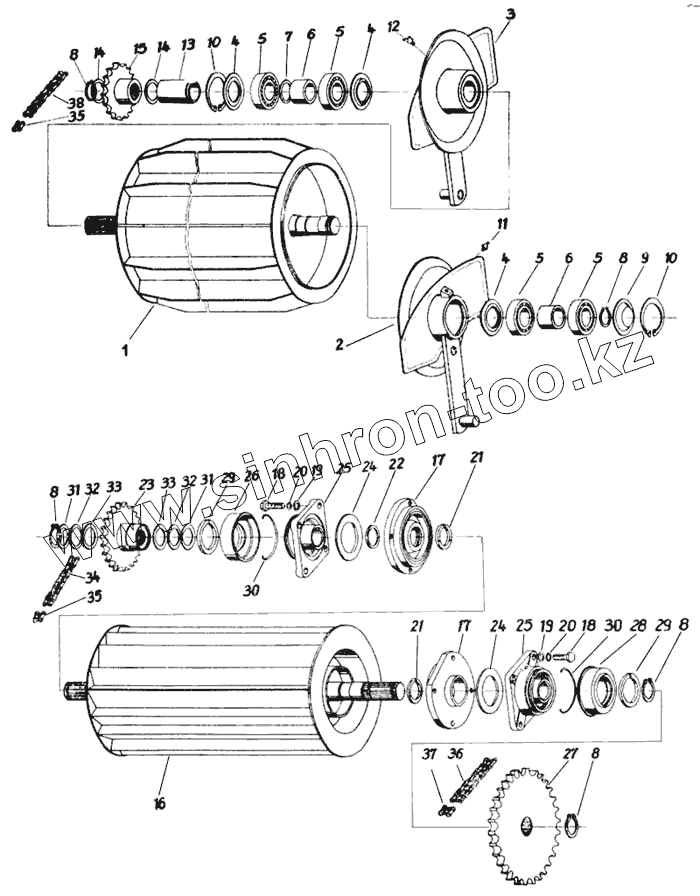

Каталог запасных частей к технике: Fortschritt Е-281-С. Затягивающий валик, верхний и нижний
1
2
3
4
4
4
5
5
5
5
6
6
7
8
8
8
8
8
9
10
10
11
12
13
14
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
24
25
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9902 89213 8 | 9902 89213 8 | Самоустанавливающийся подшипник L208 без упорного винта с шаровидной головкой | |
| 4031 82830 6 | 4031 82830 6 | Корпус фланцевого подшипника | |
| 4031 83051 8 | 4031 83051 8 | Установочная шайба, 4 толщиной | |
| 9965 92067 7 | 9965 92067 7 | Установочная шайба 40х2 | |
| 4031 83050 1 | 4031 83050 1 | Установочная шайба, 2 толщиной | |
| 1 | 4031 82949 3 | Верхний входной валик | |
| 2 | 4031 82836 3 | Плечо, правое, в сборе | |
| 3 | 4031 82835 5 | Плечо, левое, в оборе | |
| 4 | 4032 80163 3 | Шайба защитная | |
| 5 | 9902 89053 8 | Шарикоподшипник радиальный | |
| 6 | 4031 82790 8 | Распорная труба | |
| 7 | 9965 92117 1 | Установочная шайба 40х1,5 | |
| 8 | 9964 91726 4 | Кольцо стопорное | |
| 9 | 9904 86905 7 | Крышка 80 | |
| 10 | 9964 91783 4 | Кольцо стопорное | |
| 11 | 9920 92550 7 | Масленка коническая | |
| 12 | 9920 92556 4 | Пресс-масленка о конической головкой В8 | |
| 13 | 4031 82843 5 | Распорная гильза | |
| 14 | 9965 92122 7 | Шайба установочная | |
| 15 | 4031 83227 1 | Цепное колесо, 19 зубьев | |
| 16 | 4031 82747 5 | Затягивающий валик, нижний | |
| 17 | 4031 82741 8 | Фланец | |
| 18 | 9933 93202 8 | Болт шестигранный | |
| 19 | 9960 92212 8 | Шайба 14 | |
| 20 | 9961 91120 4 | Кольцо пружинное | |
| 21 | 4031 82810 5 | Уплотнительное кольцо | |
| 22 | 4031 82735 4 | Установочная шайба | |
| 23 | 4031 83228 8 | Цепное колесо, 17 зубьев | |
| 24 | 4031 82736 2 | Центрирующее кольцо | |
| 25 | 4031 82815 4 | Фланцевый подшипник | |
| 26 | 4031 82739 5 | Колпак, в сборе | |
| 27 | 4031 82821 8 | Цепное колесо, 30 зубьев | |
| 28 | 4031 82744 2 | Колпак, в сборе | |
| 29 | 4031 82813 8 | Уплотнительное кольцо | |
| 30 | 4031 82814 6 | Упорное кольцо | |
| 31 | 9965 92067 7 | Установочная шайба 40х2 | |
| 32 | 9965 92122 7 | Шайба установочная | |
| 33 | 9965 92121 0 | Установочная шайба 40х0,5 | |
| 34 | 9917 90713 1 | Роликовая цепь 16В-1-1,702м | |
| 35 | 9917 90565 2 | Соединительное звено Е16В-1 | |
| 36 | 9917 90695 0 | Роликовая цепь 16В1-1,041м | |
| 37 | 9917 90565 2 | Соединительное звено Е16В-1 | |
| 38 | 9917 90712 3 | Роликовая цепь 16В-1-1,041м | |
| 39 | 9965 92120 2 | Установочная шайба 40х0,2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
