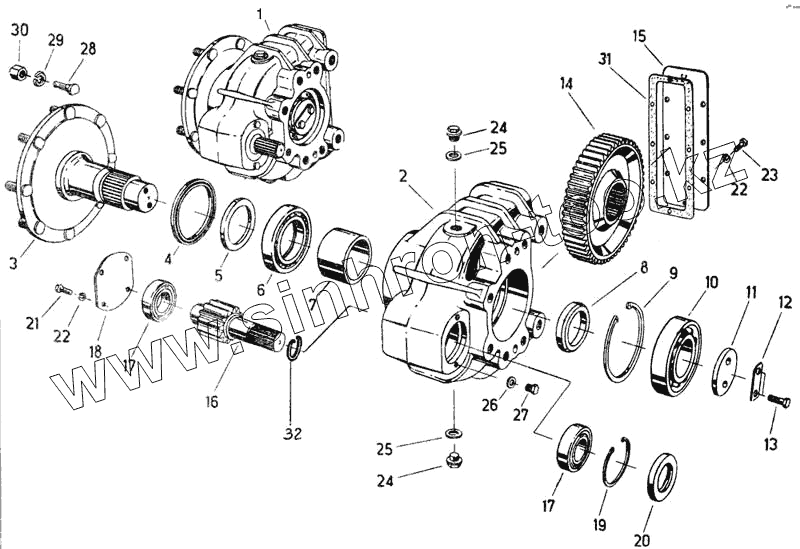

Каталог запасных частей к технике: Fortschritt Е-281-С. Ведущий мост - цилиндрическая зубчатая передача
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4032 81021 6 | Цилиндрическая зубчатая передача | |
| 2 | 4032 81023 2 | Корпус | |
| 3 | 4032 81032 0 | Фланцевый вал, в сборе | |
| 4 | 9905 87235 7 | Уплотнение вала | |
| 5 | 4032 81037 8 | Распорное кольцо | |
| 6 | 9902 89233 0 | Роликоподшипник с цилиндрическими роликами | |
| 7 | 4032 81035 3 | Втулка | |
| 8 | 4032 81036 1 | Распорное кольцо | |
| 9 | 9964 91789 1 | Кольцо стопорное | |
| 10 | 9902 89101 6 | Радиальный шарикоподшипник 6313 | |
| 11 | 4032 81040 0 | Шайба | |
| 12 | 4032 81041 7 | Стопорная шайба | |
| 13 | 9933 93194 3 | Болт с шестигранной головкой М12х30 | |
| 14 | 4032 81033 7 | Прямозубое цилиндрическое колесо 52 зуба | |
| 15 | 4032 81042 5 | Крышка | |
| 16 | 4221 65294 5 | Вал с прямозубым цилиндрическим колесом 12 зубьев | |
| 17 | 9902 89236 3 | Роликоподшипник с цилиндрическими роликами | |
| 18 | 4032 81028 1 | Крышка | |
| 19 | 9964 91783 4 | Кольцо стопорное | |
| 20 | 9905 87080 4 | Уплотнительное кольцо вала D40х80х10 | |
| 21 | 9930 92987 1 | Болт с шестигранной головкой М8х16 | |
| 22 | 9961 91096 8 | Кольцо пружинное | |
| 23 | 9930 92998 4 | Болт с шестигранной головкой М8х20 | |
| 24 | 9946 93745 4 | Запорный болт М26х1,5 | |
| 25 | 9970 90922 5 | Кольцо уплотнительное | |
| 26 | 9970 90811 1 | Уплотнительное кольцо А10х16 | |
| 27 | 9933 95930 2 | Болт с шестигранной головкой М10х20 | |
| 28 | 9929 90229 3 | Болт крепления колеса АМ20х1,5х77 | |
| 29 | 9961 91238 2 | Сферическая пружинная шайба 20 | |
| 30 | 9951 90256 8 | Гайка колеса | |
| 31 | 4031 83175 2 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
