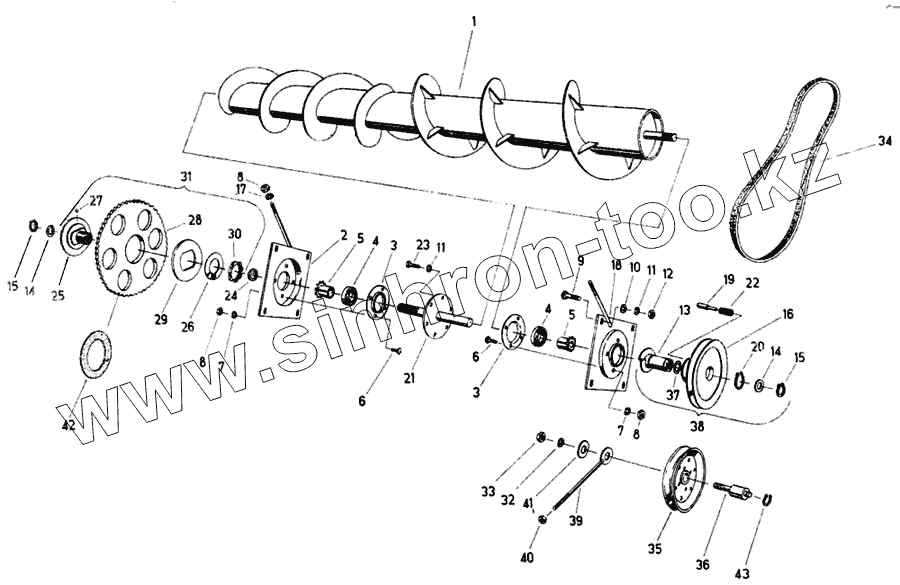

Каталог запасных частей к технике: Fortschritt Е-281-С. Транспортирующий шнек
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4036 80491 3 | Винтовой транспортер | |
| 2 | 4131 77090 3 | Державка подшипника | |
| 3 | 4131 77089 7 | Вкладыш | |
| 4 | 9902 89206 6 | Подшипник самоустанавливающийся | |
| 5 | 9903 94918 7 | Стяжная гильза Н2308 | |
| 6 | 9945 92660 4 | Болт с полукруглой головкой | |
| 7 | 9961 91108 5 | Кольцо пружинное | |
| 8 | 9950 89613 4 | Гайка шестигранная | |
| 9 | 9945 92642 8 | Болт с полукруглой головкой | |
| 10 | 4131 77210 1 | Шайба | |
| 11 | 9961 91120 4 | Кольцо пружинное | |
| 12 | 9950 89639 2 | Гайка шестигранная | |
| 13 | 4036 80500 6 | Ступица | |
| 14 | 9965 92122 7 | Шайба установочная | |
| 15 | 9964 91726 4 | Кольцо стопорное | |
| 16 | 4036 80504 7 | Шкив клиноременный | |
| 17 | 9960 92194 7 | Шайба 11,5 | |
| 18 | 4131 77093 6 | Державка подшипника | |
| 19 | 4036 80502 2 | Палец | |
| 20 | 9964 91731 1 | Кольцо стопорное | |
| 21 | 4131 77114 1 | Вал | |
| 22 | 9973 87965 8 | Пружина сжатия А1,2х13х11,5 | |
| 23 | 9933 93191 0 | Болт шестигранный | |
| 24 | 4131 77115 8 | Втулка распорная | |
| 25 | 4131 77079 2 | Ступица муфты | |
| 26 | 4131 77499 7 | Тарельчатая пружина | |
| 27 | 9903 88663 7 | Шарик | |
| 28 | 4131 77543 4 | Звездочка | |
| 29 | 4131 77081 5 | Плита | |
| 30 | 9952 89501 0 | Гайка шлицевая | |
| 31 | 4131 77078 4 | Фрикционная муфта, в сборе | |
| 32 | 9961 91158 3 | Кольцо пружинное | |
| 33 | 9950 89770 5 | Гайка шестигранная | |
| 34 | 9911 86153 2 | Ремень клиновой узкий | |
| 35 | 4131 77664 4 | Шкив клиноременной передачи | |
| 36 | 4131 77644 3 | Палец | |
| 37 | 4131 77131 8 | Шайба распорная | |
| 38 | 4036 80503 0 | Шкив клиноременный в сборе | |
| 39 | 4131 77084 8 | Винт установочный | |
| 40 | 9950 89611 8 | Гайка шестигранная | |
| 41 | 9965 96354 1 | Шайба 22х60х8 | |
| 42 | 9017 88720 6 | Накладка муфты | |
| 43 | 9964 91716 8 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
