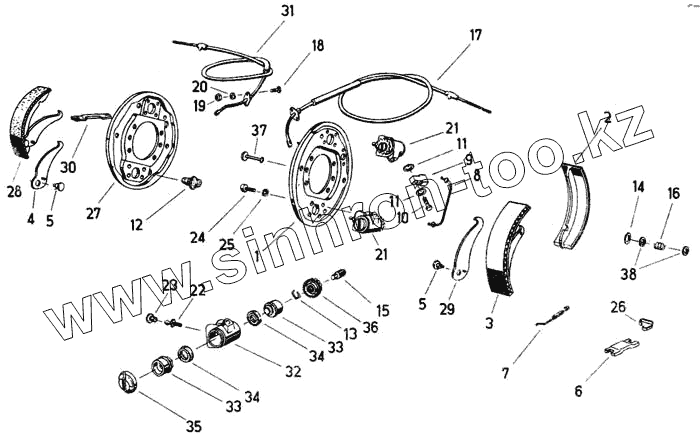

Каталог запасных частей к технике: Fortschritt Е-281-С. Тормоз, слева и справа
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
32
33
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4221 65854 0 | Диск тормозных колодок в сборе | |
| 2 | 4221 65860 4 | Колодка тормозная в сборе | |
| 3 | 4221 65858 1 | Колодка тормозная в сборе | |
| 4 | 4221 65880 5 | Рычаг ручного тормоза в сборе | |
| 5 | 4221 65875 8 | Палец ручного тормоза | |
| 6 | 4221 65853 2 | Мостик прижимной | |
| 7 | 4221 65871 7 | Пружина возвратная | |
| 8 | 4221 65857 3 | Труба тормозная в сборе | |
| 9 | 4221 65878 2 | Штуцер кольцевой | |
| 10 | 9946 92729 2 | Пустотелый винт АМ10х1 | |
| 11 | 9970 90807 2 | Кольцо уплотнительное | |
| 12 | 4221 65874 1 | Заглушка | |
| 13 | 4221 65867 8 | Скоба пружинная | |
| 14 | 4221 65873 3 | Шайба | |
| 15 | 4221 65863 7 | Болт прижимной | |
| 16 | 4221 65870 0 | Пружина сжатия | |
| 17 | 4032 80717 3 | Тормозная канатная тяга, в сборе, правая | |
| 18 | 9933 92931 3 | Болт шестигранный | |
| 19 | 9950 89571 1 | Гайка шестигранная | |
| 20 | 9961 91085 5 | Кольцо пружинное | |
| 21 | 4221 65861 2 | Цилиндр в сборе | |
| 22 | 9946 92598 1 | Пробка для выпуска воздуха М12х34 | |
| 23 | 9020 87841 0 | Заслонка для выпуска воздуха А66 | |
| 24 | 9937 93884 1 | Болт цилиндрический | |
| 25 | 9961 91096 8 | Кольцо пружинное | |
| 26 | 4221 65877 4 | Пружина прижимная | |
| 27 | 4221 65879 0 | Диск тормозных колодок в сборе | |
| 28 | 4221 65859 8 | Тормозная колодка, в сборе | |
| 29 | 4221 65852 4 | Рычаг ручного тормоза в сборе | |
| 30 | 4221 65876 6 | Мостик прижимной | |
| 31 | 4042 80714 0 | Тормозная канатная тяга, в сборе, левая | |
| 32 | 4221 65864 5 | Корпус | |
| 33 | 4221 65865 3 | Поршень | |
| 34 | 4221 65889 5 | Кольцо уплотнительное | |
| 35 | 4221 65866 1 | Колпачок опорный | |
| 36 | 4221 65868 6 | Колпачок установочный в сборе | |
| 37 | 4421 65872 5 | Палец | |
| 38 | 4221 65869 4 | Тарелка пружины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
