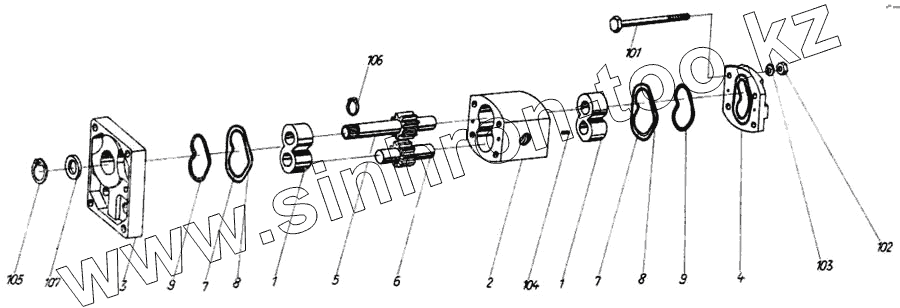

Каталог запасных частей к технике: Fortschritt Е-281-С. Шестеренный насос

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

7

8

8

9

9

101

102

103

104

105

106

107

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4031 83245 6		Крышка подшипника, предварительно смонтированная
2	4031 83246 4		Корпус
3	4031 83247 2		Крепежная плита 1
4	4031 83248 0		Крышка
5	4031 83249 7		Приводной вал В
6	4031 83250 3		Вал-шестерня
7	4031 83251 1		Уплотнение прижимного поля
8	4031 83252 8		Уплотнение прижимного поля
9	4031 83253 6		Опорный элемент 2
101	9932 96163 6		Болт с шестигранной головкой М10х130
102	9950 89613 4		Гайка шестигранная
103	9961 91999 2		Шайба пружинная
104	9967 94469 0		Цилиндрический штифт 6м6х16
105	9964 91791 4		Кольцо стопорное
106	9964 91715 1		Кольцо стопорное
107	9905 86989 2		Уплотнение вала

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
