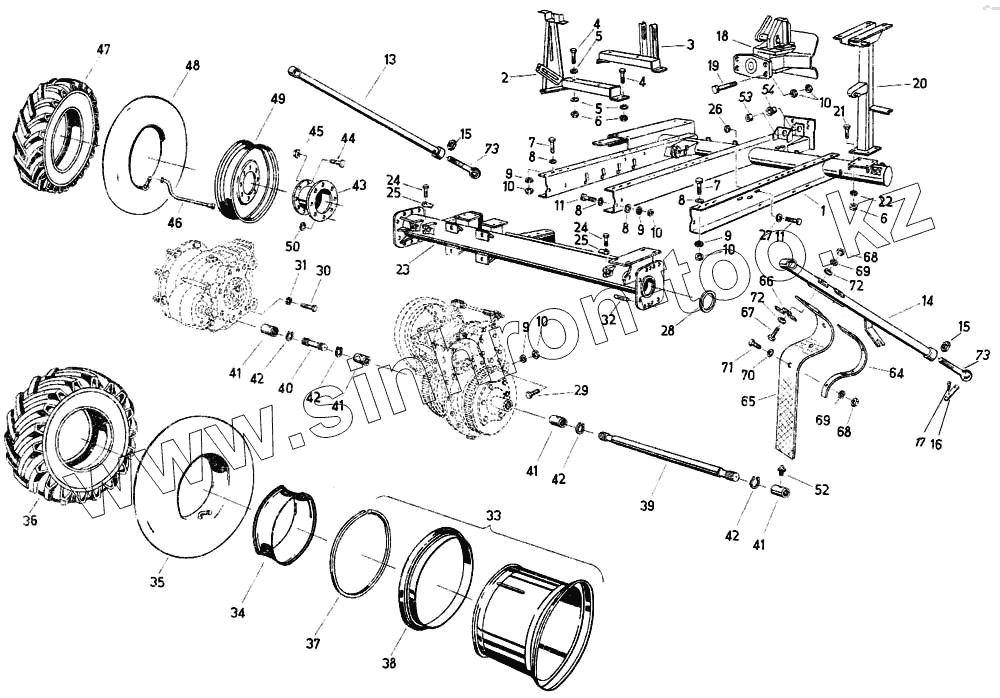

Каталог запасных частей к технике: Fortschritt Е-281-С. Шасси
1
1
2
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
10
10
10
10
10
11
11
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
42
42
42
42
43
44
45
46
47
48
49
50
52
53
54
64
65
66
67
68
68
69
69
70
71
72
72
73
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Воздушный шланг 18-20 | Воздушный шланг 18-20 | Воздушный шланг 18-20 | |
| Боковое кольцо 15-20 | Боковое кольцо 15-20 | Боковое кольцо 15-20 | |
| Шина 18-20МРТ10 | Шина 18-20МРТ10 | Шина 18-20МРТ10 | |
| Дисковое колесо 15-20SDС-G90 | Дисковое колесо 15-20SDС-G90 | Дисковое колесо 15-20SDС-G90 | |
| Профиль А19 | Профиль А19 | Профиль А19 | |
| 1 | 4031 83097 7 | Задняя рама | |
| 1 | 4031 83177 7 | Задняя рама | |
| 2 | 4032 81230 6 | Мостик редуктора | |
| 3 | 4031 83027 8 | Мостик редуктора | |
| 4 | 9933 93224 5 | Болт с шестигранной головкой М12х50 | |
| 5 | 9965 92225 2 | Шайба 14х50х8 | |
| 6 | 9950 89640 7 | Шестигранная гайка М12 | |
| 7 | 9932 93309 5 | Болт с шестигранной головкой М16х45 | |
| 8 | 9965 92247 8 | Шайба 18х50х8 | |
| 9 | 9961 91146 2 | Кольцо пружинное | |
| 10 | 9950 89684 1 | Гайка шестигранная | |
| 11 | 9933 93102 7 | Болт шестигранный | |
| 13 | 4031 83180 8 | Опора, правая | |
| 14 | 4031 83181 6 | Опора, левая | |
| 15 | 9950 89811 1 | Шестигранная гайка М24 | |
| 16 | 9949 86476 4 | Палец 20х90х66 | |
| 17 | 9963 95027 4 | Шплинт 5х32 | |
| 18 | 9022 88723 3 | Муфта пальцевая | |
| 19 | 9932 93323 0 | Болт шестигранный | |
| 20 | 4032 81226 7 | Опора | |
| 21 | 9933 93217 3 | Болт шестигранный | |
| 22 | 9961 91120 4 | Кольцо пружинное | |
| 23 | 4031 83098 5 | Ось | |
| 24 | 9932 93134 1 | Болт шестигранный | |
| 25 | 9962 92429 8 | Стопорная шайба А10,5 | |
| 26 | 9950 89611 8 | Гайка шестигранная | |
| 27 | 9960 92194 7 | Шайба 11,5 | |
| 28 | 4031 83176 0 | Кольцо | |
| 29 | 9932 93321 4 | Болт с шестигранной головкой М16х55 | |
| 30 | 9935 93357 4 | Болт с шестигранной головкой М20х1,5х50 | |
| 31 | 9961 91158 3 | Кольцо пружинное | |
| 32 | Установочный просечной штифт 16х40 | Установочный просечной штифт 16х40 | |
| 33 | 9017 90302 3 | Дисковое колесо 13,0-20G85 | |
| 34 | Ободная лента 20 | Ободная лента 20 | |
| 35 | Воздушный шланг 16-20 | Воздушный шланг 16-20 | |
| 36 | Шина 16-20 | Шина 16-20 | |
| 37 | Запорное кольцо 13,0-20 | Запорное кольцо 13,0-20 | |
| 38 | Боковое кольцо 7,5-20 | Боковое кольцо 7,5-20 | |
| 39 | 4032 80042 3 | Вал, левый | |
| 40 | 4032 80043 1 | Вал, правый | |
| 41 | 4221 60315 8 | Втулка | |
| 42 | 9964 91726 4 | Кольцо стопорное | |
| 43 | 4033 80432 1 | Промежуточная деталь, в сборе | |
| 44 | 9929 90226 0 | Болт колеса | |
| 45 | 9951 90247 1 | Гайка колеса | |
| 46 | 4032 80989 0 | Клапанный удлинитель 240 | |
| 47 | 4032 80978 6 | Шина 8-24 | |
| 48 | 4032 80980 0 | Камера | |
| 49 | 4031 82980 5 | Обод с диском колеса, в сборе | |
| 50 | 9961 91238 2 | Сферическая пружинная шайба 20 | |
| 52 | 9920 92550 7 | Масленка коническая | |
| 53 | 4032 80899 4 | Втулка | |
| 54 | 4032 80900 5 | Втулка | |
| 64 | 4032 81205 8 | Скоба | |
| 65 | 4032 81204 1 | Фартук | |
| 66 | 4032 81206 6 | Скоба | |
| 67 | 9932 95940 8 | Болт с шестигранной головкой М10х80 | |
| 68 | 9950 89611 8 | Гайка шестигранная | |
| 69 | 9961 91108 5 | Кольцо пружинное | |
| 70 | 9965 92327 8 | Шайба 11х32х2,5 | |
| 71 | 9933 95921 4 | Болт с шестигранной головкой М10х25 | |
| 72 | 9960 92180 1 | Шайба 10,5 | |
| 73 | 9953 92595 8 | Рым-болт LМ24х140 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
