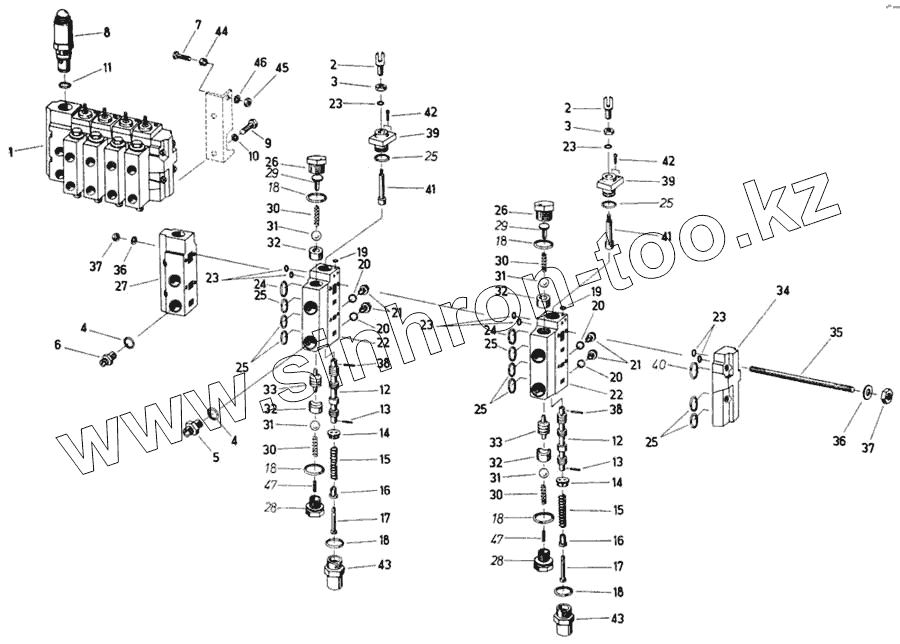

Каталог запасных частей к технике: Fortschritt Е-281-С. Секционный распределитель - клапан ограничения давления
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
18
18
19
19
20
20
20
20
21
21
22
22
23
23
23
23
23
24
24
25
25
25
25
25
25
25
26
26
27
28
28
29
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
34
35
36
36
37
37
38
38
39
39
40
41
41
42
42
43
43
44
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Секционный обратный распределитель | Секционный обратный распределитель | |
| 2 | 9969 88321 6 | Вилка | |
| 3 | 9950 89585 7 | Шестигранная гайка АМ8 | |
| 4 | 9970 90900 8 | Кольцо уплотнительное | |
| 5 | 9969 94539 2 | Штуцер 18х12х160 | |
| 6 | 9969 94582 5 | Штуцер резьбовой | |
| 7 | 9933 93018 8 | Болт шестигранный | |
| 8 | 9959 95390 7 | Клапан ограничения давления СNF28-105-02 | |
| 9 | 9933 93082 1 | Болт шестигранный | |
| 10 | 9961 91108 5 | Кольцо пружинное | |
| 11 | 9907 91506 1 | Кольцо круглого сечения | |
| 12 | 4221 67315 4 | Управляющая задвижка | |
| 13 | 9967 94302 1 | Штифт цилиндрический просечной | |
| 14 | Тарелка пружины | Тарелка пружины | |
| 15 | 9973 88034 6 | Пружина сжатия С2,5х18х11,5 | |
| 16 | Гильза | Гильза | |
| 17 | 4221 67312 1 | Палец | |
| 18 | 9970 90933 8 | Кольцо уплотнительное | |
| 19 | 9907 91468 8 | Кольцо круглого сечения | |
| 20 | 9970 90835 3 | Кольцо уплотнительное | |
| 21 | Запорный болт М14х1,5 | Запорный болт М14х1,5 | |
| 22 | 4221 67311 3 | Корпус | |
| 23 | 9907 91474 3 | Кольцо круглого сечения | |
| 24 | 9907 91524 6 | Кольцо с круглым сечением 30х3 | |
| 25 | 9907 91506 1 | Кольцо круглого сечения | |
| 26 | 4221 67321 8 | Запорный болт | |
| 27 | 4221 67326 7 | Запорная крышка | |
| 28 | 4221 67318 7 | Запорный болт | |
| 29 | 9949 86293 0 | Палец | |
| 30 | 9973 88027 4 | Пружина сжатия | |
| 31 | 9903 88684 6 | Шарик | |
| 32 | 4221 67317 0 | Седло клапана | |
| 33 | 4221 67320 1 | Поршень | |
| 34 | Запорная крышка | Запорная крышка | |
| 35 | Анкерная связь | Анкерная связь | |
| 36 | 9960 92179 5 | Шайба | |
| 37 | 9950 89612 6 | Гайка шестигранная | |
| 38 | 9967 94305 4 | Штифт цилиндрический просечной | |
| 39 | Корпус | Корпус | |
| 40 | 9907 91587 3 | Кольцо круглого сечения | |
| 41 | Болт механизма переключения | Болт механизма переключения | |
| 42 | 9937 98457 4 | Болт с цилиндрической головкой М6х16 | |
| 43 | 4221 67316 2 | Запорный элемент | |
| 44 | Распорная деталь | Распорная деталь | |
| 45 | 9950 89588 1 | Гайка шестигранная | |
| 46 | 9961 91097 6 | Кольцо пружинное | |
| 47 | Палец | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
