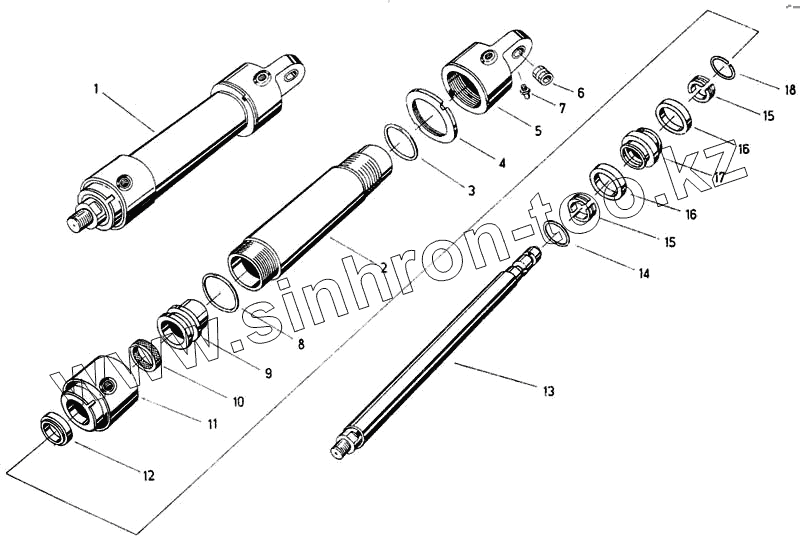

Каталог запасных частей к технике: Fortschritt Е-281-С. Рабочий цилиндр - подъемные рычаги
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9912 86222 7 | Цилиндр рабочий | |
| 2 | Труба цилиндра 250 высота подъема | Труба цилиндра 250 высота подъема | |
| 3 | 9907 91418 1 | Кольцо круглого сечения | |
| 4 | Шлицевая гайка | Шлицевая гайка | |
| 5 | Крышка подшипника с отверстием | Крышка подшипника с отверстием | |
| 6 | Втулка подшипника 2F40/50х40 | Втулка подшипника 2F40/50х40 | |
| 7 | 9920 92549 2 | Масленка коническая | |
| 8 | 9907 91410 8 | Кольцо с круглым сечением 63х2 | |
| 9 | Направляющая втулка | Направляющая втулка | |
| 10 | 9907 91224 3 | Внутреннее кольцевое манжетное уплотнение 28 | |
| 11 | Уплотняющий корпус | Уплотняющий корпус | |
| 12 | Маслосъемное кольцо 28 | Маслосъемное кольцо 28 | |
| 13 | Поршневой шток 250 высота подъема | Поршневой шток 250 высота подъема | |
| 14 | 9907 91361 3 | Кольцо с круглым сечением 24х2 | |
| 15 | Полукольцо | Полукольцо | |
| 16 | 9907 90772 8 | Наружное кольцевое манжетное уплотнение 63 | |
| 17 | Поршень | Поршень | |
| 18 | 9961 91814 6 | Упорное кольцо 40х3,2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
