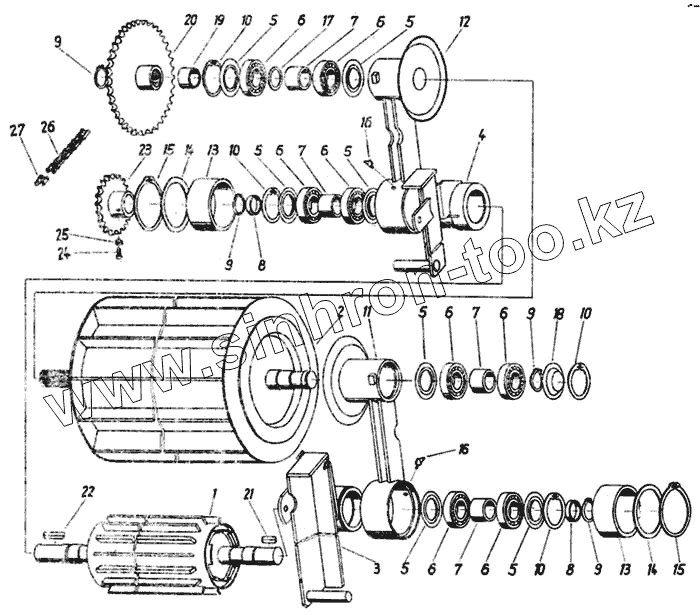

Каталог запасных частей к технике: Fortschritt Е-281-С. Прессующие валики, в сборе
1
2
3
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9965 92120 2 | 9965 92120 2 | Установочная шайба 40х0,2 | |
| 1 | 4031 82748 3 | Прессующий валик | |
| 2 | 4031 82749 1 | Валик предварительного преосования | |
| 3 | 4031 82840 2 | Коромысло, правое | |
| 4 | 4031 82839 6 | Коромысло, левое | |
| 5 | 4032 80163 3 | Шайба защитная | |
| 6 | 9902 89053 8 | Шарикоподшипник радиальный | |
| 7 | 4031 82790 3 | Распорная труба | |
| 8 | 4031 82769 2 | Распорное кольцо | |
| 9 | 9964 91726 4 | Кольцо стопорное | |
| 10 | 9964 91783 4 | Кольцо стопорное | |
| 11 | 4031 83023 7 | Соединительная тяга, правая | |
| 12 | 4031 83022 0 | Соединительная тяга, левая | |
| 13 | 4031 83183 2 | Втулка | |
| 14 | 4031 82770 7 | Шайба | |
| 15 | 9964 91742 4 | Стопорное кольцо 100 | |
| 16 | 9920 92551 5 | Масленка коническая | |
| 17 | 9965 92117 1 | Установочная шайба 40х1,5 | |
| 18 | 9904 86905 7 | Крышка 80 | |
| 19 | 4031 83021 2 | Распорная гильза | |
| 20 | 4031 83001 1 | Цепное колесо, 27 зубьев | |
| 21 | 9965 95664 7 | Призматическая шпонка А12х8х36 | |
| 22 | 9965 95668 8 | Шпонка призматическая | |
| 23 | 4031 83229 6 | Цепное колесо, 15 зубьев | |
| 24 | 9933 93102 7 | Болт шестигранный | |
| 25 | 9950 89611 8 | Гайка шестигранная | |
| 26 | 9917 90714 8 | Роликовая цепь 16В-1-1,092м | |
| 27 | 9917 90565 2 | Соединительное звено Е16В-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
