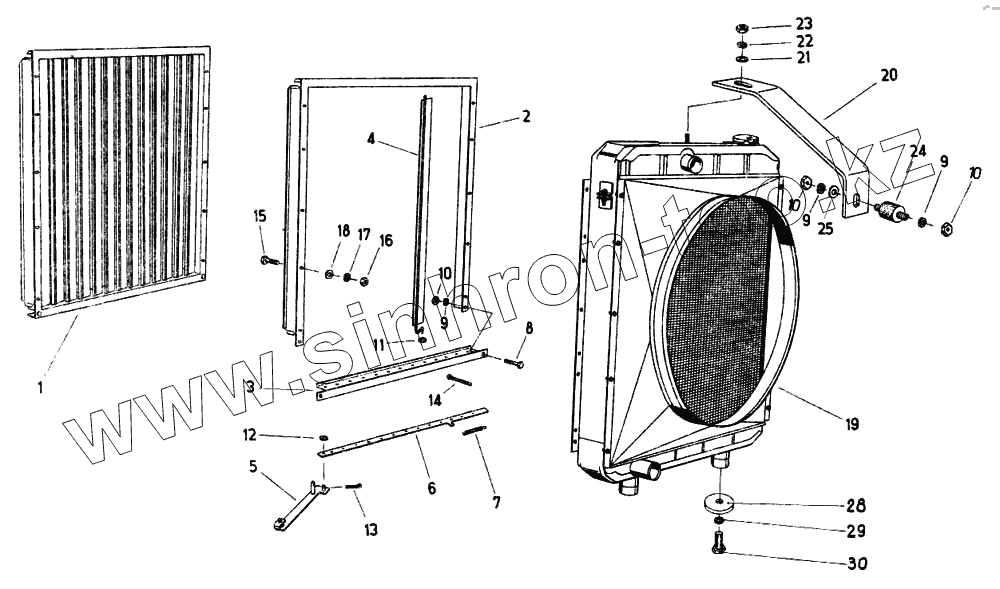

Каталог запасных частей к технике: Fortschritt Е-281-С. Охлаждение, радиатор водяного охлаждения
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4032 80100 6 | Жалюзи радиатора | |
| 2 | Рама | Рама | |
| 3 | Часть рамы | Часть рамы | |
| 4 | Откидная заслонка жалюзи | Откидная заслонка жалюзи | |
| 5 | Поворотный рычаг | Поворотный рычаг | |
| 6 | Управляющая шина | Управляющая шина | |
| 7 | 9974 88091 5 | Пружина растяжения А2,2х15х40 | |
| 8 | 9933 92979 7 | Болт шестигранный | |
| 9 | 9961 91097 6 | Кольцо пружинное | |
| 10 | 9950 89588 1 | Гайка шестигранная | |
| 11 | 9960 92145 7 | Шайба | |
| 12 | 9960 92163 3 | Шайба | |
| 13 | 9963 94976 2 | Шплинт | |
| 14 | 9963 94983 4 | Шплинт 3,2х50 | |
| 15 | 9933 92920 0 | Болт шестигранный | |
| 16 | 9950 89571 1 | Гайка шестигранная | |
| 17 | 9961 91084 7 | Кольцо пружинное | |
| 18 | 9960 92157 8 | Шайба 7 | |
| 19 | 4031 82858 0 | Радиатор водяного охлаждения | |
| 20 | 4032 80069 8 | Распорка | |
| 21 | 9960 92194 7 | Шайба 11,5 | |
| 22 | 9961 91108 5 | Кольцо пружинное | |
| 23 | 9950 89611 8 | Гайка шестигранная | |
| 24 | 9972 88174 1 | Резиновый упругий элемент А30х30х21 | |
| 25 | 9961 92167 3 | Шайба | |
| 28 | 9961 92197 0 | Шайба | |
| 29 | 9961 91108 5 | Кольцо пружинное | |
| 30 | 9933 93094 2 | Болт шестигранный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
