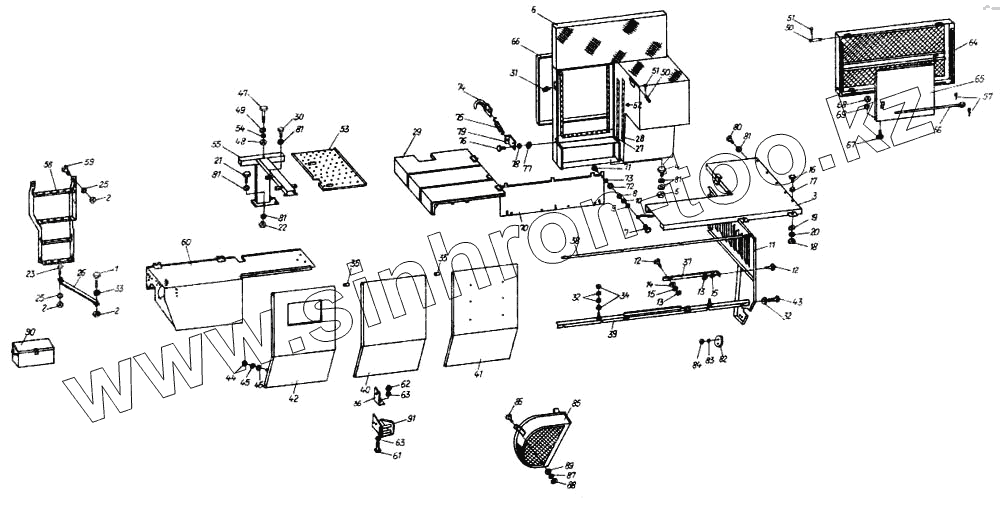

Каталог запасных частей к технике: Fortschritt Е-281-С. Обшивка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
23
25
25
26
27
28
29
30
31
32
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
57
58
59
60
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
81
81
81
82
83
84
85
86
87
88
89
90
Позиция на иллюстрации Заводской номер детали Название детали
1 9933 93224 5 Болт с шестигранной головкой М12х50
2 9950 89640 7 Шестигранная гайка М12
3 4032 80940 7 Угловая обшивка
4 9933 93186 3 Болт шестигранный
5 9950 89640 7 Шестигранная гайка М12
6 4032 81249 2 Облицовка радиатора
7 9933 93000 1 Болт шестигранный
8 9950 89588 1 Гайка шестигранная
9 9960 92163 3 Шайба
10 9961 91097 6 Кольцо пружинное
11 4032 80943 1 Обшивка задней части
12 9933 93000 1 Болт шестигранный
13 9950 89588 1 Гайка шестигранная
14 9961 92167 3 Шайба
15 9961 91097 6 Кольцо пружинное
16 9933 93102 7 Болт шестигранный
17 9960 92194 7 Шайба 11,5
18 9950 89611 8 Гайка шестигранная
19 9960 92194 7 Шайба 11,5
20 9961 91108 5 Кольцо пружинное
21 9933 93191 0 Болт шестигранный
22 9950 89640 7 Шестигранная гайка М12
23 9933 93186 3 Болт шестигранный
24 9933 93180 6 Болт шестигранный
25 9960 92212 8 Шайба 14
26 4032 81250 7 Распорка
27 4221 60398 6 Резиновая пластина
28 4221 60400 5 Вкладыш
29 4031 83623 2 Капот двигателя
30 9933 93186 3 Болт шестигранный
31 4031 83083 1 Встраиваемый цилиндрический замок IID
32 9961 92197 0 Шайба
33 9965 92225 2 Шайба 14х50х8
34 9950 89611 8 Гайка шестигранная
35 4032 80951 1 Распорная гильза
36 4032 80944 8 Держатель
37 4032 80945 6 Распорка
38 4032 80946 4 Труба, в сборе
39 4032 80947 2 Угловой держатель, в сборе
40 4032 80948 0 Заслонка, средняя, в сборе
41 4032 80949 7 Заслонка, правая, в сборе
42 4032 80950 3 Заслонка, левая, в сборе
43 9933 93094 2 Болт шестигранный
44 9950 89588 1 Гайка шестигранная
45 9961 91097 6 Кольцо пружинное
46 9960 92164 1 Шайба
47 9932 95935 2 Болт с шестигранной головкой М8х70
48 9950 89588 1 Гайка шестигранная
49 9960 92164 1 Шайба
50 9949 86327 3 Палец 10х80х70
51 9963 94976 2 Шплинт
52 9971 90175 6 Заклепка с тремя остриями 4х12
53 4032 80885 7 Подножка
54 9961 91096 8 Кольцо пружинное
55 4032 80886 5 Опора
56 4031 83057 5 Стойка
57 9963 95011 2 Шплинт
58 4032 81251 5 Подъемные ступеньки
59 9933 93186 3 Болт шестигранный
60 4031 83204 6 Колпак
60 4032 80939 2 Колпак
61 9933 93102 7 Болт шестигранный
62 9950 89611 8 Гайка шестигранная
63 9960 96204 7 Шайба
64 4031 83205 4 Заслонка радиатора, сварная
65 4031 83209 5 Ветровой лист, в сборе
66 4031 83206 2 Уплотнительная резина
67 9933 92965 1 Болт шестигранный
68 9950 89571 1 Гайка шестигранная
69 9961 91084 7 Кольцо пружинное
70 4031 83210 1 Покрывной лист, сварной
71 9933 95840 0 Болт с шестигранной головкой М6х22
72 9950 89571 1 Гайка шестигранная
73 9960 91911 6 Шайба 6,4
74 4031 83211 8 Крюк замкового устройства
75 9974 88239 6 Пружина растяжения А2х18х16
76 Болт с шестигранной головкой М5х10 Болт с шестигранной головкой М5х10
77 9950 89559 2 Гайка шестигранная
78 9961 91990 2 Упругая шайба 5
79 4031 83212 6 Угольник
80 9933 93186 3 Болт шестигранный
81 9961 92208 8 Шайба
82 9019 87789 5 Отражатель, круглый
83 9961 91073 4 Пружинная шайба В5
84 9950 89559 2 Гайка шестигранная
85 4031 82794 0 Защитное устройство В
86 9933 93112 3 Болт шестигранный
87 9961 91108 5 Кольцо пружинное
88 9950 89611 8 Гайка шестигранная
89 9961 92197 0 Шайба
90 1105 22602 1 Инструментальный ящик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
