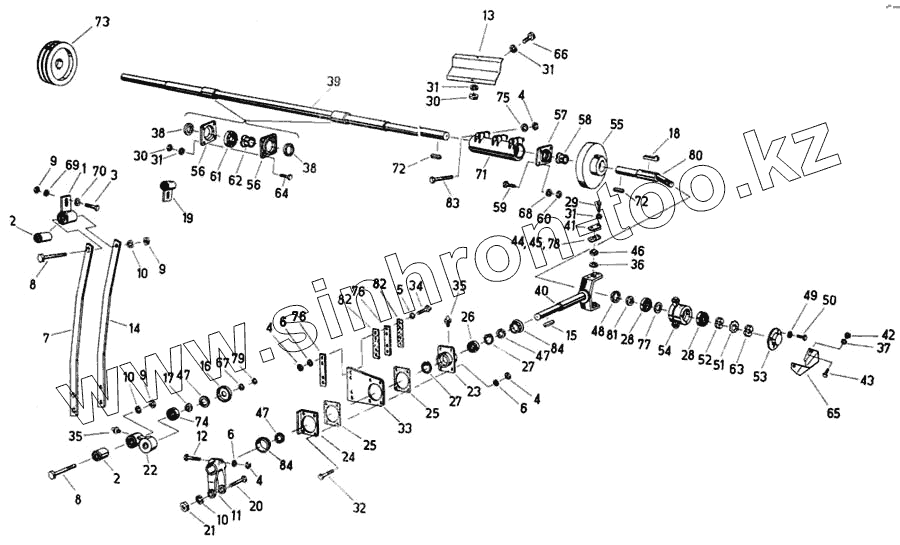

Каталог запасных частей к технике: Fortschritt Е-281-С. Ножевой привод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
4
5
6
6
6
7
8
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
30
30
31
31
31
31
32
33
34
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
76
77
78
79
80
81
82
82
83
84
84
Позиция на иллюстрации Заводской номер детали Название детали
1 4131 77100 4 Резиновая опора, левая
2 4131 77102 0 Втулка резиновая
3 9934 93318 1 Болт шестигранный
4 9950 89639 2 Гайка шестигранная
5 4131 77179 3 Шайба
6 9961 91120 4 Кольцо пружинное
7 4131 77105 3 Рычаг, левый
8 9934 93378 4 Болт шестигранный
9 9950 89736 0 Гайка шестигранная
10 9961 91146 2 Кольцо пружинное
11 4131 77635 4 Кулиса
12 9932 93239 1 Болт шестигранный
13 4131 77611 3 Ограждение
14 4131 77111 7 Рычаг, правый
15 9965 95668 8 Шпонка призматическая
16 4131 77636 3 Колпачок защитный
17 4131 77737 1 Втулка
18 9965 95548 6 Шпонка с головкой
19 4131 77103 7 Подшипник резиновый, правый
20 9931 93511 2 Болт установочный шестигранный
21 9950 89684 1 Гайка шестигранная
22 4131 77064 7 Подшипник в сборе
23 4131 78935 1 Корпус подшипника
24 4131 77589 3 Фланец
25 4131 77590 8 Прокладка картонная
26 Самоустанавливаюшийся сферический ролико Самоустанавливаюшийся сферический роликоподшипник 20308
27 9964 91785 0 Кольцо стопорное
28 9902 88855 1 Роликоподшипник конический
29 9933 93102 7 Болт шестигранный
30 9950 89612 6 Гайка шестигранная
31 9961 91108 5 Кольцо пружинное
32 9933 93191 0 Болт шестигранный
33 4131 77592 4 Кронштейн
34 9932 93215 8 Болт с шестигранной головкой М12х45
35 9920 92550 7 Масленка коническая
36 9905 86996 4 Уплотнение вала
37 9961 91097 6 Кольцо пружинное
38 9905 87128 4 Уплотнение вала
39 4131 77579 7 Вал приводной
40 4131 77591 6 Вал с вилкой
41 4131 77043 8 Крышка
42 9950 89589 8 Гайка шестигранная
43 9933 92986 0 Болт шестигранный
44 4131 77041 3 Прокладка
45 4131 77042 1 Прокладка
46 9902 88853 5 Роликоподшипник конический
47 9905 87078 1 Уплотнение вала
48 9905 87178 2 Уплотнение вала
49 9961 91084 7 Кольцо пружинное
50 9933 92931 3 Болт шестигранный
51 9962 92379 5 Шайба стопорная
52 9952 89492 6 Шлицевая гайка ВМ40х1,5
53 4131 77039 0 Колпак
54 4131 77587 7 Корпус качающийся
55 4131 77580 3 Маховик
56 4131 77582 8 Вкладыш подшипника
57 9902 88835 0 Подшипник фланцевый
58 9903 94887 7 Втулка зажимная
59 9934 93294 2 Болт с шестигранной головкой М14х1,5х45
60 9950 89668 1 Гайка шестигранная
61 9902 88984 1 Шарикоподшипник самоустанавливающийся
62 9903 94890 8 Втулка зажимная
63 9952 89510 7 Шлицевая гайка АМ40х1,5
64 9932 93134 1 Болт шестигранный
65 4131 77130 1 Колпачок защитный
66 9933 93094 2 Болт шестигранный
67 4131 77021 2 Шайба уплотнительная
68 9961 91125 3 Кольцо пружинное
69 9965 92438 3 Шайба 18х40х10
70 4131 78954 4 Шайба
71 4131 77583 6 Муфта вала
72 9965 95667 1 Шпонка призматическая
73 4131 77581 1 Шкив клиноременный
74 9902 88940 7 Шарикоподшипник самоустанавливающийся
75 9960 92212 8 Шайба 14
76 4131 77593 2 Планка
77 4131 77050 1 Шайба установочная
78 4131 77057 5 Прокладка
79 4131 77060 6 Шайба распорная
80 4131 77585 2 Вал с качающейся головкой
81 4131 77586 0 Кольцо распорное
82 4131 77594 0 Прокладка картонная
83 9932 93239 1 Болт шестигранный
84 9904 86908 1 Крышка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
