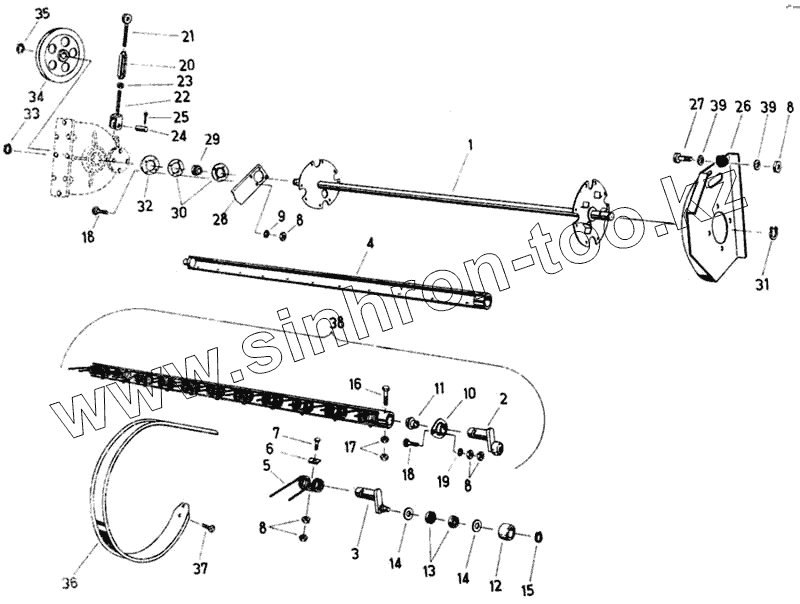

Каталог запасных частей к технике: Fortschritt Е-281-С. Грабельный барабан

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

8

9

10

11

12

13

14

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4034 80481 0		Вал барабана
2	4034 80466 7		Направляющий рычаг
3	4034 80467 5		Рычаг
4	4034 80464 2		Опора грабельных зубьев
5	4034 80811 5		Сдвоенный пружинный зуб
6	4131 77027 8		Прокладка
7	9933 93112 3		Болт шестигранный
8	9950 89612 6		Гайка шестигранная
9	9961 92449 1		Зубчатая шайба А10
10	4034 80460 1		Вкладыш
11	4034 80461 8		Втулка подшипника
12	4131 77020 4		Ролик
13	9902 89039 4		Шарикоподшипник радиальный
14	4131 77021 2		Шайба уплотнительная
15	9964 91715 1		Кольцо стопорное
16	9933 93246 2		Болт с шестигранной головкой М12х90
17	9950 89639 2		Гайка шестигранная
18	9945 92630 7		Болт с полукруглой головкой
19	9961 91108 5		Кольцо пружинное
20	9952 94909 0		Замок стяжной
21	4034 80473 0		Рым-болт
22	4034 80474 7		Болт с вилочной головкой
23	9950 89710 2		Шестигранная гайка АМ16
24	9949 86400 8		Палец
25	9963 94998 8		Шплинт
26	4034 80874 2		Направляющий кулачок
27	9933 93094 2		Болт шестигранный
28	4034 80443 3		Опора
29	9902 89212 1		Самоустанавливающийся подшипник L207
30	4131 77112 5		Вкладыш
31	9964 91724 8		Кольцо стопорное
32	4034 80444 1		Защитное кольцо
33	9964 91720 7		Стопорное кольцо 28
34	4034 80445 8		Шкив клиноременной передачи
35	9964 91721 5		Кольцо стопорное
36	4034 80454 6		Скребок
37	9933 92980 3		Болт шестигранный
38	4034 80463 4		Грабельный вал
39	9960 92194 7		Шайба 11,5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
