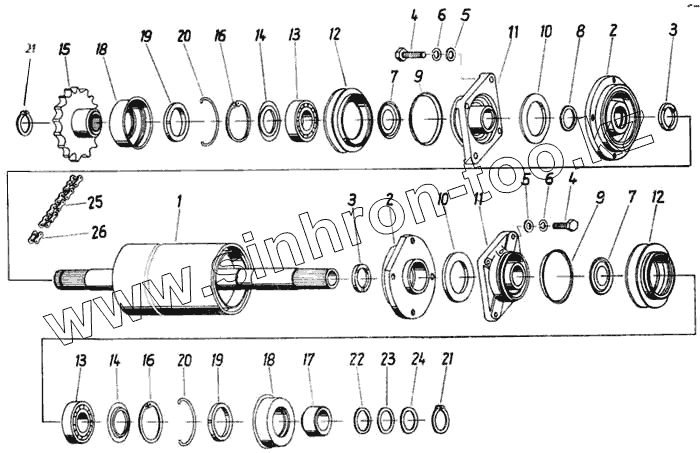

Каталог запасных частей к технике: Fortschritt Е-281-С. Гладкие валики, в сборе
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
12
13
13
14
14
15
16
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9917 90565 2 | 9917 90565 2 | Соединительное звено Е16В-1 | |
| 9902 89213 8 | 9902 89213 8 | Самоустанавливающийся подшипник L208 без упорного винта с шаровидной головкой | |
| 1 | 4031 83184 0 | Гладкий валик | |
| 2 | 4031 82734 6 | Фланец | |
| 3 | 4031 82810 5 | Уплотнительное кольцо | |
| 4 | 9933 93217 3 | Болт шестигранный | |
| 5 | 9960 92212 8 | Шайба 14 | |
| 6 | 9961 91120 4 | Кольцо пружинное | |
| 7 | 4032 80157 8 | Верхняя шайба | |
| 8 | 4031 82735 4 | Установочная шайба | |
| 9 | 9907 91585 7 | Кольцо круглого сечения | |
| 10 | 4031 82736 2 | Центрирующее кольцо | |
| 11 | 4031 82811 3 | Фланцевый подшипник | |
| 12 | 4031 82737 0 | Канатный шкив | |
| 12 | 4031 82829 1 | Корпус фланцевого подшипника | |
| 13 | 9902 89055 4 | Радиальный шарикоподшипник 6208-2 | |
| 14 | 4032 80163 3 | Шайба защитная | |
| 15 | 4031 82812 1 | Цепное колесо, 16 зубьев | |
| 16 | 9964 91783 4 | Кольцо стопорное | |
| 17 | 4031 82738 7 | Распорная втулка | |
| 18 | 4031 82739 5 | Колпак, в сборе | |
| 19 | 4031 82813 8 | Уплотнительное кольцо | |
| 20 | 4031 82814 6 | Упорное кольцо | |
| 21 | 9964 91726 4 | Кольцо стопорное | |
| 22 | 9965 92967 7 | Установочная шайба 40х2 | |
| 23 | 9965 92122 7 | Шайба установочная | |
| 24 | 9965 92121 0 | Установочная шайба 40х0,5 | |
| 25 | 9917 90710 7 | Роликовая цепь 16В-1-0,686м | |
| 26 | 9917 90732 4 | Изогнутое звено К16В-1 | |
| 27 | 9965 92120 2 | Установочная шайба 40х0,2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
