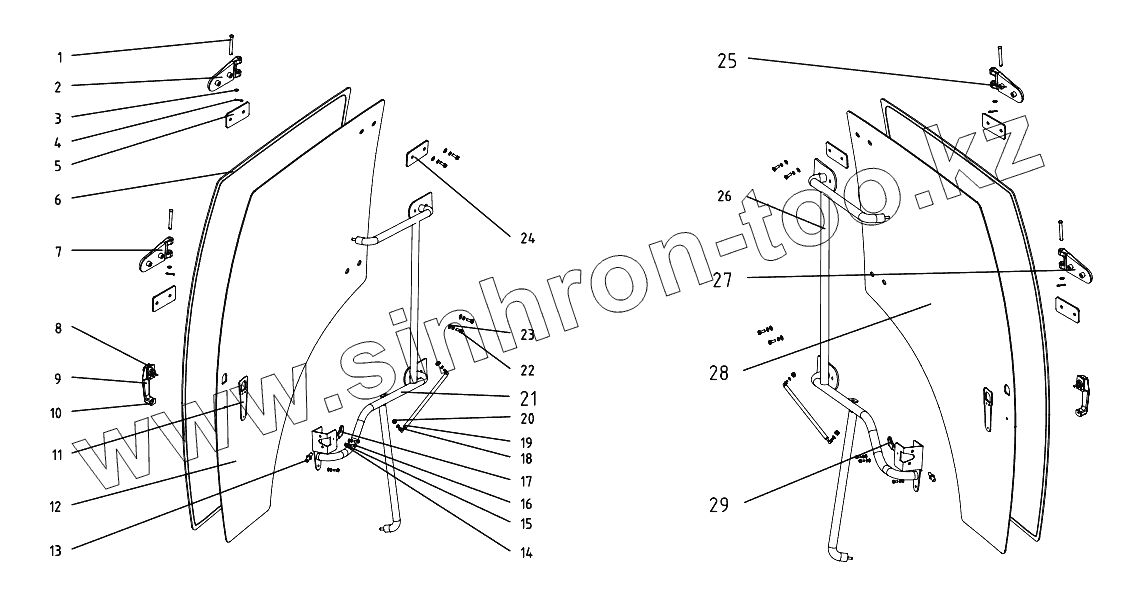

Каталог запасных частей к технике: DongFeng 504G3. The Door
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T882-1986-B10x85 | Hinge pin B10x85 | |
| 2 | 550-1.45A.363 | Right door butt assembly | |
| 3 | GB/T97.1-2002-10 | Plain washer 10 | |
| 4 | GB/T91-2000-3.2x20 | Split pin 3.2x20 | |
| 5 | 550-1.45A.290 | Door butt rubber blanket | |
| 6 | 800.47.101 | Rubber ring | |
| 7 | 550-1.45A.361 | Door butt assembly | |
| 8 | 550-1.45A.288 | Gate lock rubber blanket | |
| 9 | 550-1.45A.076 | Gate lock | |
| 10 | 550-1.45A.289 | Gate lock rubber blanket | |
| 11 | 550-1.45A.291 | Gate lock rubber blanket | |
| 12 | 550-1.45A.298 | The right door glass | |
| 13 | 550-1.45A.292 | Lock barrel | |
| 14 | GB/T97.1-2002-6 | Plain washer 6 | |
| 15 | GB/T93-1987-6 | Spring lock washer 6 | |
| 16 | GB/T818-1985-M6x20 | nut bolt M6x20 | |
| 17 | 550-1.45A.080 | Door lock | |
| 18 | GB/T93-1987-8 | Spring lock washer 8 | |
| 19 | QD14-390x150x200N-BB | Gas spring | |
| 20 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 21 | 504G3.45.081-1 | Door armrest weldment | |
| 22 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 | |
| 23 | GB/T97.1-2002-8 | Plain washer 8 | |
| 24 | 550-1.45A.284 | Door butt scaleboard | |
| 25 | 550-1.45A.360 | Left door butt A | |
| 26 | 504G3.45.077-1 | Door armrest weldment | |
| 27 | 550-1.45A.361 | Door butt B | |
| 28 | 504G3.45.285-1 | The left door glass | |
| 29 | 550-1.45A.078 | Door lock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
