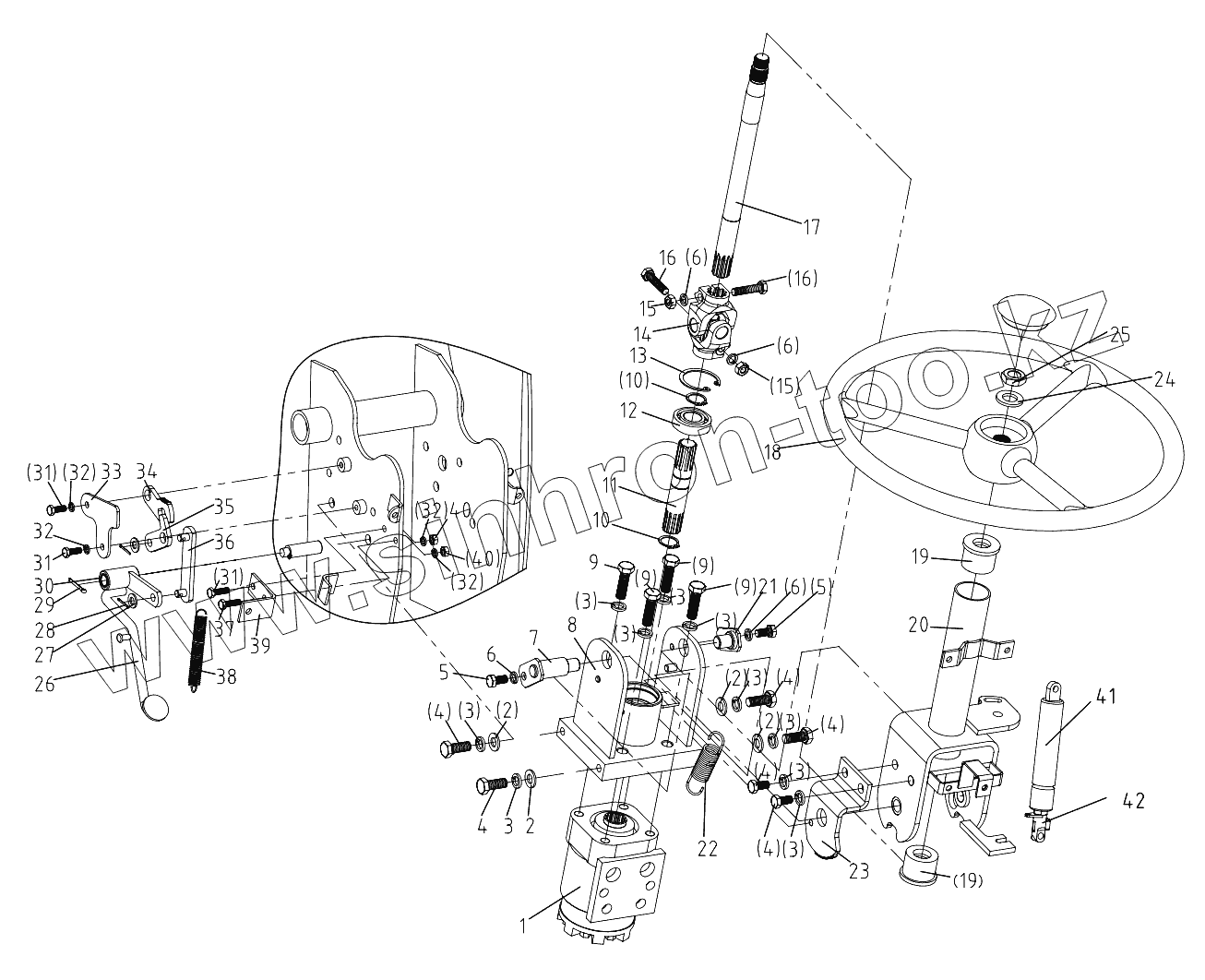

Каталог запасных частей к технике: DongFeng 504G3. Steering System
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
5
5
6
6
6
6
7
8
9
9
9
9
10
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
32
32
32
33
34
35
36
37
38
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 102S-1-80-10 | Hydraulic steering gear | |
| 2 | GB/T97.1-2002-10 | Plain washer 10 | |
| 3 | GB/T93-1987-10 | Spring lock washer 10 | |
| 4 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 | |
| 5 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 | |
| 6 | GB/T93-1987-8 | Spring lock washer 8 | |
| 7 | 504G3.40.029 | Pin(l) | |
| 8 | 504G3.40.034 | Pedestal | |
| 9 | GB/T5783-2000-M10x35 | Hex. head bolt M10x35 | |
| 10 | GB/T894.1-1986-20 | Circlip for shaft 20 | |
| 11 | 504G3.40.137 | Spline | |
| 12 | GB/T276-1994-6004-2Z | Ball bearing 6004-2Z | |
| 13 | GB/T893.1-1986-42 | Circlip for shaft 42 | |
| 14 | 504G3.40.037 | Gimbal | |
| 15 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 16 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 | |
| 17 | 504G3.40.157 | Steering shaft | |
| 18 | 550-1.40A.017 | Steering wheel assy | |
| 19 | 304.40.112 | Rubber sleeve | |
| 20 | 504G3.40.028 | Bracket weldment | |
| 21 | 504G3.40.033 | Pin(2) | |
| 22 | 504G3.40.134 | Spring(l) | |
| 23 | 504G3.40.130 | Upper regulate board | |
| 24 | GB/T97.1-2002-16 | Plain washer 16 | |
| 25 | GB/T6173-2000-M16x1.5 | Hex. nut M16x1.5 | |
| 26 | 504G3.40.031 | Pedal | |
| 27 | GB/T97.1-2002-8 | Plain washer 8 | |
| 28 | GB/T91-2000-2x16 | Split pin 2x16 | |
| 29 | GB/T91-2000-3.2x25 | Split pin 3.2x25 | |
| 30 | 504G3.40.158 | Bushing | |
| 31 | GB/T5783-2000-M6x16 | Hex.head bolt M6x16 | |
| 32 | GB/T93-1987-6 | Spring lock washer 6 | |
| 33 | 504G3.40.131 | Positioning plate | |
| 34 | 504G3.40.132 | Lower regulate board | |
| 35 | 504G3.40.133 | Control board | |
| 36 | 504G3.40.030 | Joint board | |
| 37 | GB/T5783-2000-M6x20 | Hex.head bolt M6x20 | |
| 38 | 504G3.40.136-1 | Spring(2) | |
| 39 | 504G3.40.135 | Spring coil | |
| 40 | GB/T6170-2000-M6 | Hex. Nut M6 | |
| 41 | 5206HX | Gas spring | |
| 42 | 132543 | Release lever |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
