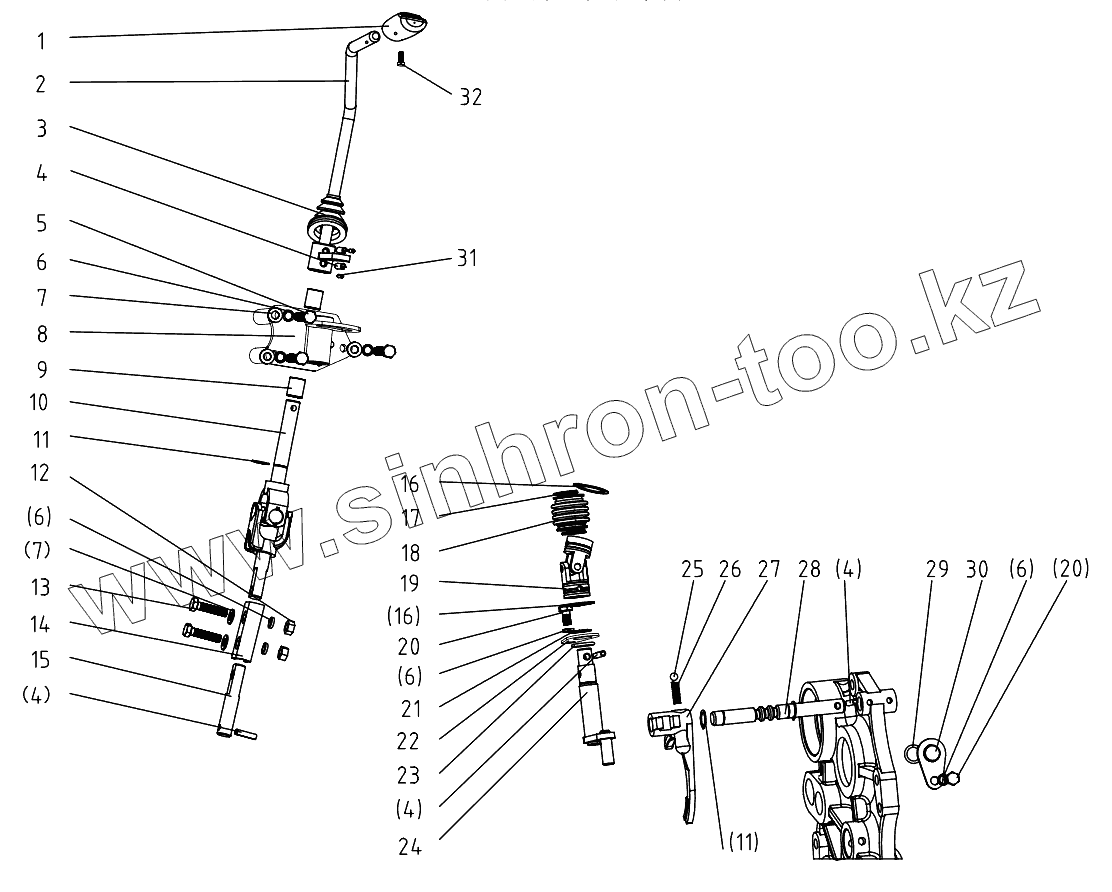

Каталог запасных частей к технике: DongFeng 504G3. Shuttle gear (B)

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

6

6

6

6

7

7

8

9

10

11

11

12

13

14

15

16

16

17

18

19

20

20

21

22

23

24

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	504G3.29.020		Shift level handle
2	504G3-E.29.019		Shift level
3	504G3.29.131		Dust cap
4	GB/T879.1-2000-6x24		Dowel pin 6x24
5	GB/T5782-2000-M8x60		Bolt М8 X 60
6	GB/T93-1987-8		Spring lock washer 8
7	GB/T97.1-2002-8		Plain washer 8
8	504G3-E.29.017		Automotive frame
9	GB/T5846-1986-K15x19x17		Needle bearing K15x19x17
10	404G2-6F.37.016		Gimbal
11	GB/T894.1-1986-15		Circlip for shaft 15
12	GB/T6170-2000-M8		Hex. Nut M8
13	GB/T5783-2000-M8x35		Hex. Head bolt M8x35
14	504G3.29.129		Adjusting plate
15	504G3-3.29.101		Joint shaft
16	GB/T894.1-1986-28		Circlip for shaft 28
17	504G3.29.112		Circlip for shaft 28
18	504G3.29.127		Safety cover
19	504G3.29.015		Gimbal
20	GB/T5783-2000-M8x15		Hex. head bolt M8x15
21	GB/T894.1-1986-18		Bead flange 18
22	504G3.37.168		Baffle
23	GB/T3452.1-1992-20x2.65		O ring 20x2.65
24	504G3.29.013		Sliding block
26	GB/T308-2002-8		Steel ball 8
27	254G3.37.163		Positioning spring
28	504G3.29.126		Shift fork
29	504G3.29.125-1		Patrol fork shaft
30	GB/T3452.1-1992-15x2.65		O-ring seal 10.6x2.65
31	504G3.29A.011		Baffle
32	GB/T879.1-2000-4x24		Dowel pin 4x24
33	GB/T845-1985-ST4.2x13		Bolt ST4.2x13

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
