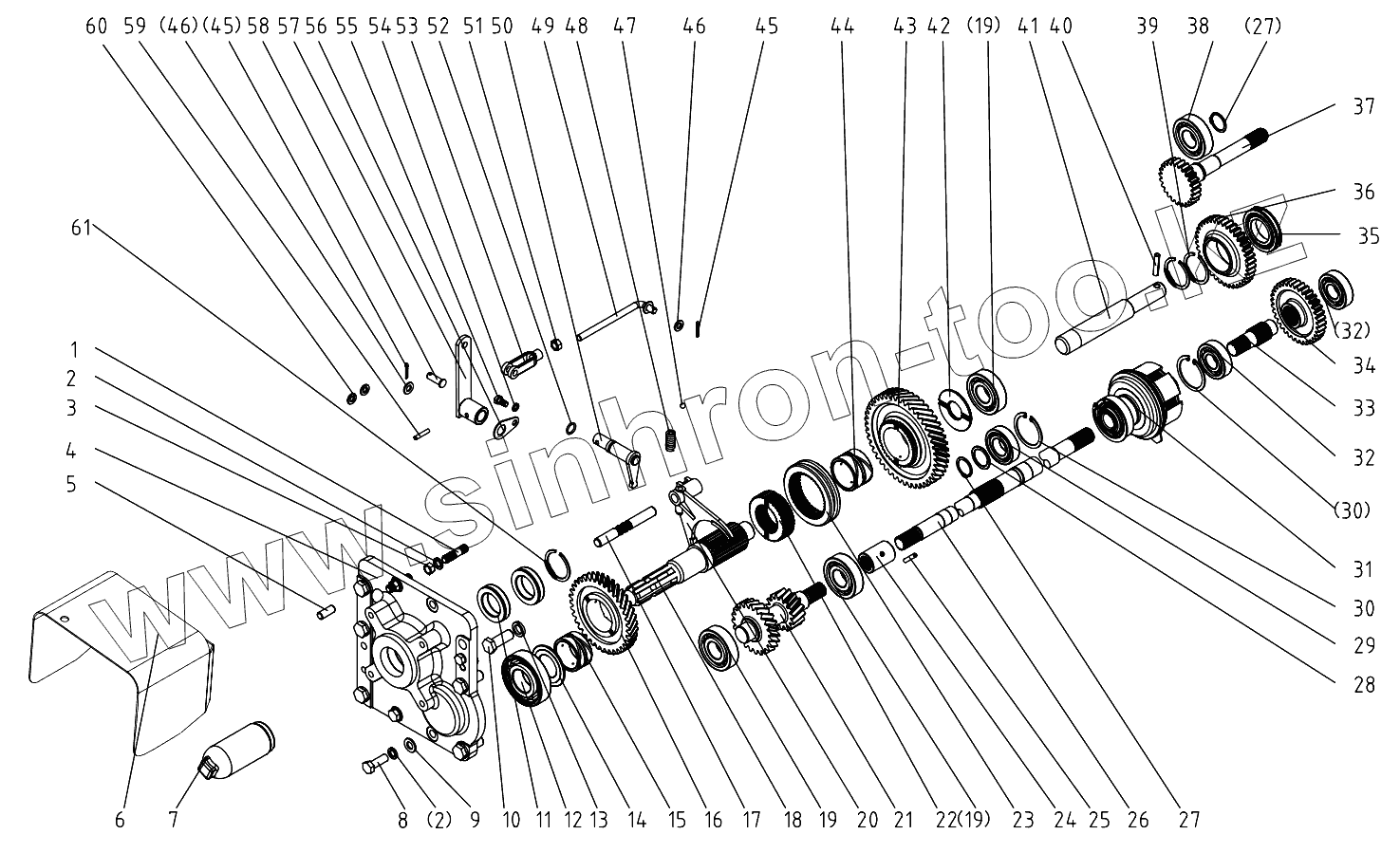

Каталог запасных частей к технике: DongFeng 504G3. PTO
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T899-1998-AM12-M12x1.25x35 | Bolt AM12-M12x1.25x35 | |
| 2 | GB/T93-1987-12 | Spring lock washer 12 | |
| 3 | GB/T6171-2000-M12x1.25 | Hex. nut М12х1.25 | |
| 4 | 504G3.41.119 | Rear cover | |
| 5 | GB/T119.1-2000-B12x22 | Straight pin В 12x22 | |
| 6 | 504G3.41.178-1 | PTO shaft safety cover | |
| 7 | 450.38.120-1 | PTO slaft safety cover | |
| 8 | GB/T97.1-2002-12 | Plain washer 12 | |
| 9 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 | |
| 10 | GB/T5783-2000-M16x45 | Hex.head bolt M16x45 | |
| 11 | GB/T13871.1-2007-FB40x62x8 | Oil seal FB40x62x8 | |
| 12 | GB/T276-1994-6308 | Ball bearing 6308 | |
| 13 | GB/T93-1987-16 | Spring Lock washer16 | |
| 14 | 504G3.41.116 | Big clapboard | |
| 15 | 504G3.41.115 | Bush II | |
| 16 | 504G3.41.114 | PTO driven gear II | |
| 17 | 504G3.41.108 | PTO shift fork shaft | |
| 18 | 504G3.41.118 | PTO shaft | |
| 19 | GB/T283-1994-NJ306E | Ball bearing NJ306E | |
| 20 | 504G3.41.131 | PTO shift fork | |
| 21 | 504G3.41.120 | Driving gear shaft | |
| 22 | 504G3.41.111 | Sliding sleeve seat | |
| 23 | 504G3.41.110 | Sliding sleeve | |
| 24 | 504G3.41.121 | Spline connecting | |
| 25 | GB/T879.1-2000-6x36 | Slotted spring pin 6x36 | |
| 26 | 504G3.41.122 | PTO hydraulic clutch driven shaft | |
| 27 | 504G3.63.102 | Circlip for shaft 30 | |
| 28 | 504G3.29.108 | Spacing collar | |
| 29 | GB/T276-1994-6206 | Ball bearing 6206 | |
| 30 | GB/T893.1-1986-62 | Circlip for shaft 62 | |
| 31 | 504G3.41.013 | Hydraulic clutch | |
| 32 | GB/T276-1994-6305 | Ball bearing 6305 | |
| 33 | 504G3.41.125 | PTO hydraulic clutch initiative shaft | |
| 34 | 504G3.41.126 | PTO transmission driven gear | |
| 35 | 504G3.41.128 | PTO transmission middle ball bearing | |
| 36 | 504G3.41.102-2 | PTO transmission middle gear | |
| 37 | 504G3.41.101 | PTO initiative shaft | |
| 38 | GB/T283-1994 -NUP306E | Ball bearing NUP306E | |
| 39 | GB/T305-1998-80/86.6 | Snap ring 80/86.6 | |
| 40 | GB/T879.1-2000-8x45 | Dowel pin 8x45 | |
| 41 | 504G3.41.103-2 | PTO middle shaft | |
| 42 | 504G3.41.105 | Small clapboard | |
| 43 | 504G3.41.107 | PTO driven gear I | |
| 44 | 504G3.41.106 | Bush I | |
| 45 | GB/T91-2000-3.2x18 | Split pin 3.2x25 | |
| 46 | GB/T97.1-2002-10 | Plain washer 10 | |
| 47 | GB/T308-2002-8 | Steel ball 8 | |
| 48 | 254G3.37.163 | Positioning spring | |
| 49 | 504G3-3.41.011 | Pull rod | |
| 50 | 504G3-3.41.015 | PTO dial rod | |
| 51 | GB/T6171-2000-M10x1 | Fine thread hex. nut M10x1 | |
| 52 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 | |
| 53 | 300.21A.148 | Rod clevis | |
| 54 | GB/T93-1987-8 | Spring lock washer 8 | |
| 55 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 | |
| 56 | 504G3.37.168 | Baffle | |
| 57 | 504G3-3.41.012 | Rocker | |
| 58 | GB/T880-1986-B10x30 | Pin shaft В10х30 | |
| 59 | GB/T879.1-2000-8x30 | Slotted spring pin 8x30 | |
| 60 | JB-FT-CU-12 | Combined seal washer 12 | |
| 61 | 300.41B.125 | Oil seal blocking ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
