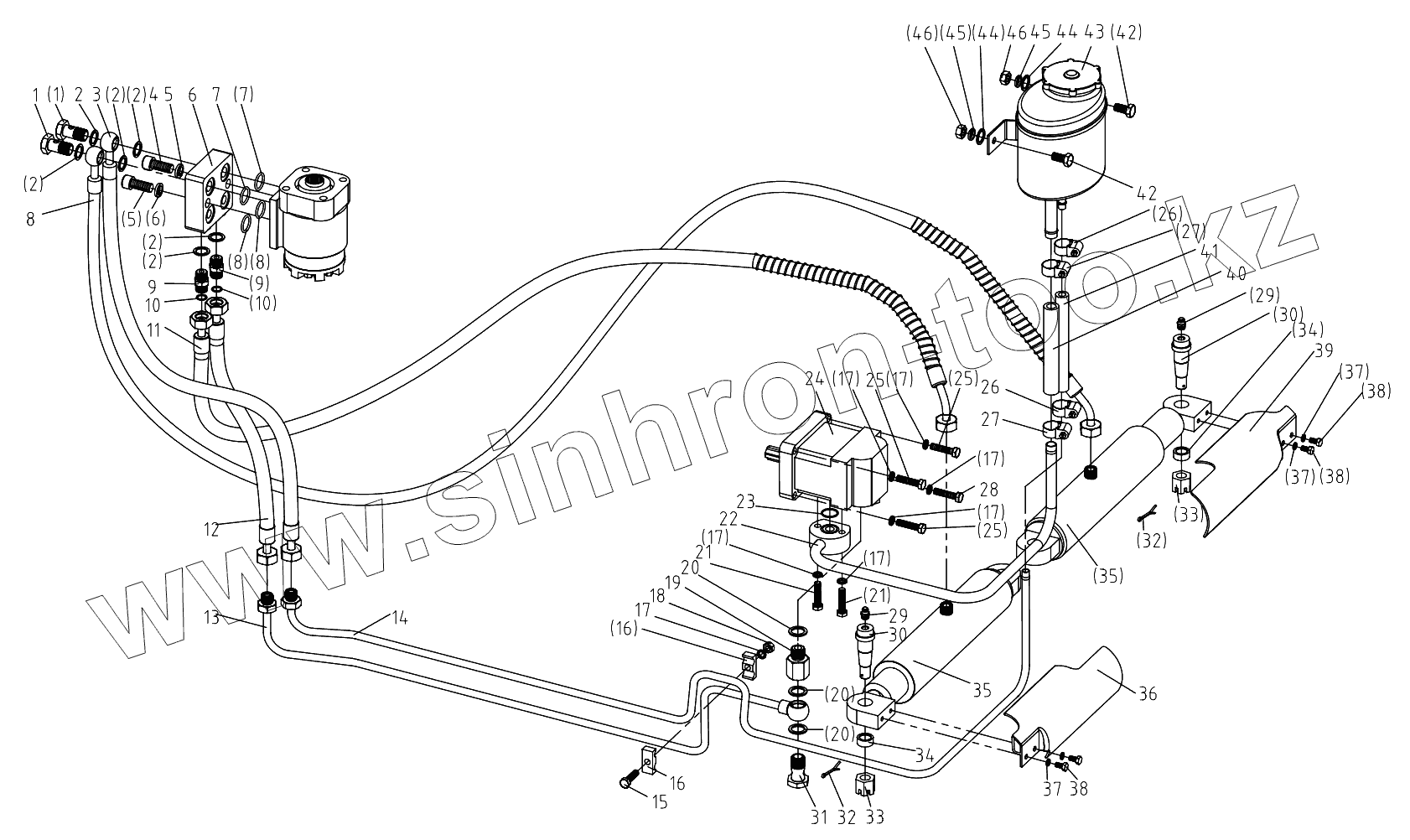

Каталог запасных частей к технике: DongFeng 504G3. Full Hydraulic Power Steering Gear
1
1
2
2
2
2
2
2
3
4
5
5
6
6
7
7
8
8
8
9
9
10
10
11
12
13
14
15
16
16
17
17
17
17
17
17
17
18
19
20
20
20
21
21
22
23
24
25
25
25
26
26
27
27
28
29
29
30
30
31
32
32
33
33
34
34
35
35
36
37
37
37
38
38
38
39
40
41
42
42
43
44
44
45
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250D.40.150 | Hollow bolt M16x1.5 | |
| 2 | JB-FT-CU-16 | Copper washer 16 | |
| 3 | 504G3.40.018 | Oil return hose assy | |
| 4 | GB/T70.1-2000-M12x30 | Hex.head bolt M12x30 | |
| 5 | GB/T93-1987-12 | Spring lock washer 12 | |
| 6 | 504G3.40.101 | Valve | |
| 7 | GB/T3452.1-1992-20x2.65 | O ring 20x2.65 | |
| 8 | 504G3.40.017 | Hose assy | |
| 9 | 504G3.40.102 | Connetor | |
| 10 | GB/T3452.1-1992-7.5x1.8 | O-ring seal 7.5x1.8 | |
| 11 | 504G3.40.020 | Hose assy | |
| 12 | 504G3.40.015 | Oil delivery hose assy | |
| 13 | 504G3.40.014 | Oil delivery pipe weldment | |
| 14 | 504G3.40.019 | Oil return pipe assy | |
| 15 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 | |
| 16 | 254-8.40.109 | Pipe nip | |
| 17 | GB/T 93-1987-8 | spring lock washer 8 | |
| 18 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 19 | 504G3.40.103 | Connector | |
| 20 | JB-FT-CU-18 | Combination washer 18 | |
| 21 | GB/T5783-2000- M8x40 | Hex. head bolt M8x40 | |
| 22 | 504G3.40.011 | Inlet pipe assy | |
| 23 | GB/T3452.1-1992-21.2x1.8 | O-ring seal 21.2x1.8 | |
| 24 | HLCB-D10-10 | Constant flow pump | |
| 25 | GB/T 5783-2000-M8x35 | Hex.head bolt M8x35 | |
| 26 | JB/T8870-1999-2A(13-20) | Hoop 2A (13-20) | |
| 27 | JB/T8870-1999-2A(16-20) | Hoop 2A (16-20) | |
| 28 | GB/T5783-2000-M8x55 | Hex. head bolt M8x55 | |
| 29 | GB/T7940.1-1995-M10x1 | Angle grease nipple M10x1 | |
| 30 | 504G3.40.111 | Pin | |
| 31 | JB/T6013-2000-M18x1.5 | Hollow bolt M18x1.5 | |
| 32 | GB/T91-2000-3.2x25 | Split pin 3.2x25 | |
| 33 | GB/T6181-2000-M14 | Hex.nut M14 | |
| 34 | 504G3.31.125 | Spacer | |
| 35 | 504G3.40.024 | Steering cylinder assy | |
| 36 | 504G3.40.023 | Baffle | |
| 37 | GB/T93-1987-6 | Spring lock washer 6 | |
| 38 | GB/T5783-2000-M6x12 | Hex. head bolt M6x12 | |
| 39 | 504G3.40.025 | Baffle | |
| 40 | JB/T6015-2000-13-230 | Rubber pipe 13-230 | |
| 41 | JB/T6015-2000-10-230 | Rubber pipe 10-230 | |
| 42 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 | |
| 43 | 254G2.40.015-2 | Oil tank | |
| 44 | GB/T97.1-2002-10 | Plain washer 10 | |
| 45 | GB/T93-1987-10 | Spring lock washer 10 | |
| 46 | GB/T6170-2000-M10 | Hex .nut M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
