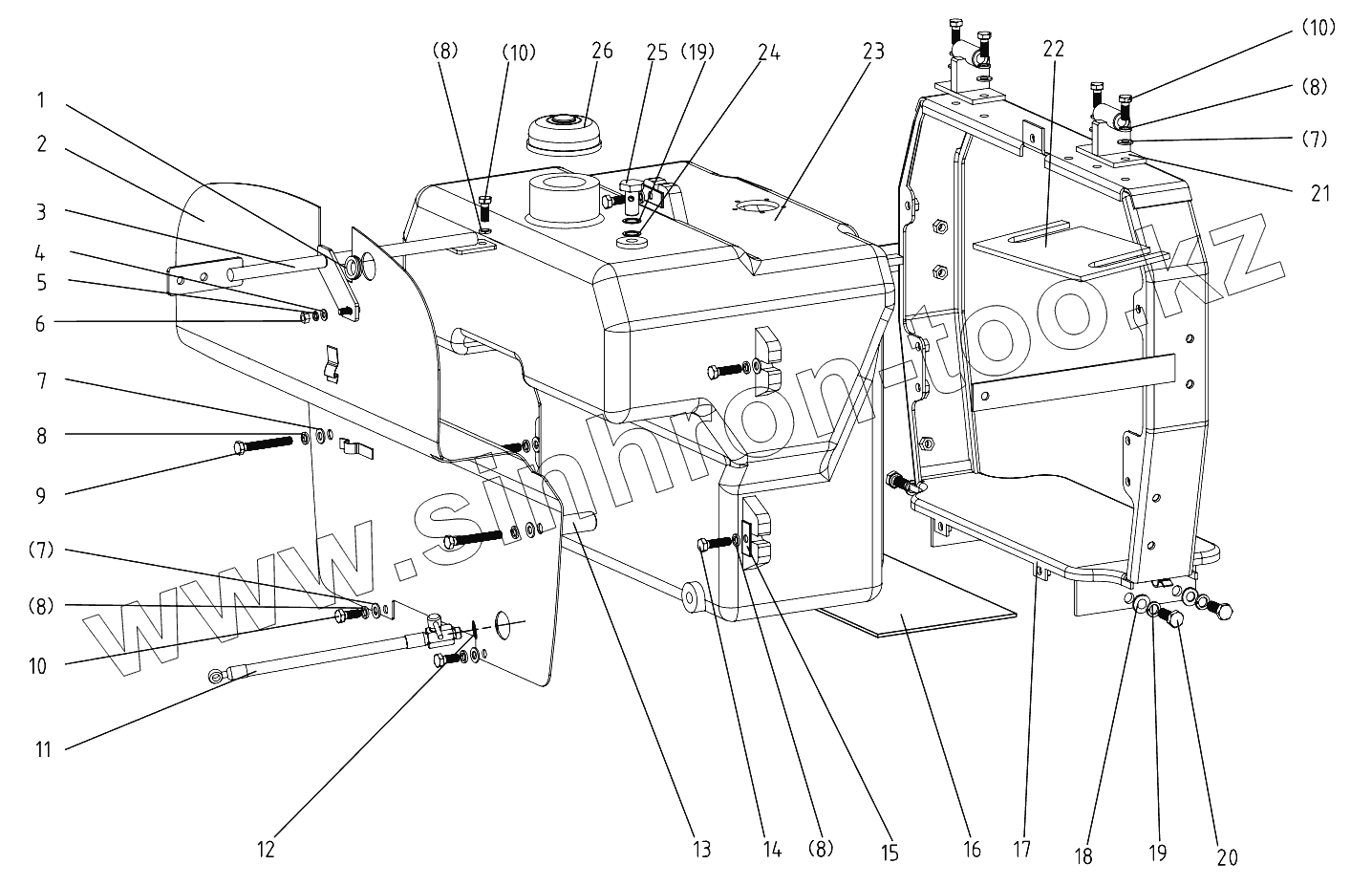

Каталог запасных частей к технике: DongFeng 504G3. Fuel Tank
1
2
3
4
5
6
7
7
7
8
8
8
8
8
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 504G3.50.116 | Fuel tank oil return retainer | |
| 2 | 504G3.50.013-2 | Adiabatic board | |
| 3 | 504G3-E.50.016 | Knighthead | |
| 4 | GB/T97.1-2002-6 | Plain washer 6 | |
| 5 | GB/T93-1987-6 | Spring lock washer 6 | |
| 6 | GB/T6170-2000-M6 | Hex. Nut M6 | |
| 7 | GB/T97.1-2002-8 | Plain washer 8 | |
| 8 | GB/T93-1987-8 | Spring lock washer 8 | |
| 9 | GB/T5782-2000-M8x60 | Bolt М8 X 60 | |
| 10 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 | |
| 11 | 850-2.50.020 | Pipe | |
| 12 | JB-FT-CU-14 | Combination washer 14 | |
| 13 | 504G3.50.120 | Adiabatic board fixed pipe | |
| 14 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 | |
| 15 | 304G2-6.50.101 | Washer | |
| 16 | 504G3.50.115 | Rubber pad | |
| 17 | 504G3-3.50.012 | Fuel tank cradle | |
| 18 | GB/T97.1-2002-10 | Plain washer 10 | |
| 19 | GB/T93-1987-10 | Spring lock washer 10 | |
| 20 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 | |
| 21 | 504G3.50.015 | Fix plate | |
| 22 | 504G3.50.180 | Fix plate adjust | |
| 23 | 354G3.50.011 | Fuel tank | |
| 24 | JB-FT-CU-12 | Combined seal washer 12 | |
| 25 | JB/T6013-2000-M12x1.25 | Hollow bolt M12x1.25 | |
| 26 | DF-4268 | Fuel tank cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
