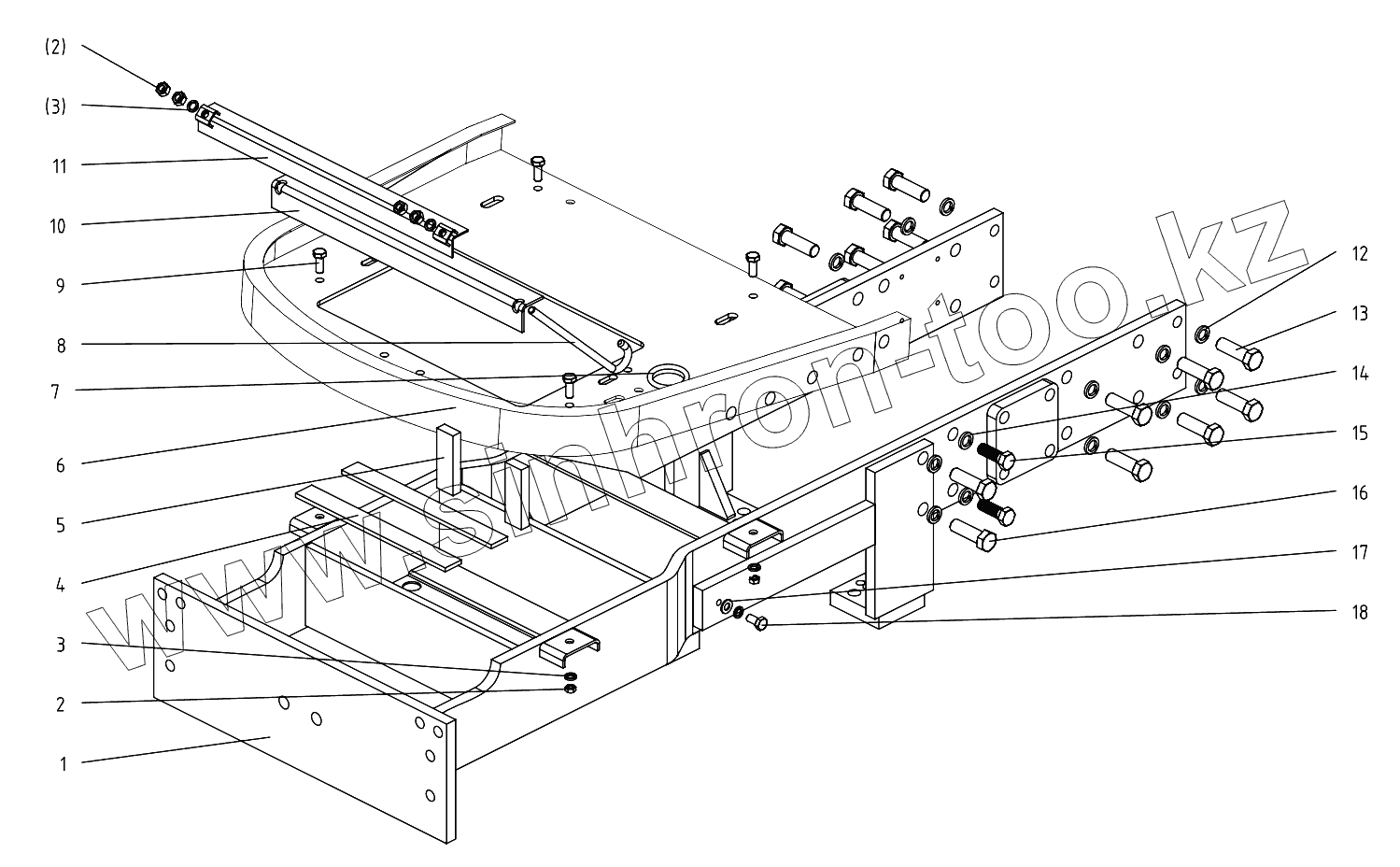

Каталог запасных частей к технике: DongFeng 504G3. Frame
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 504G3.30.011 | Frame | |
| 2 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 3 | GB/T93-1987-8 | Spring lock washer 8 | |
| 4 | 504G3.30.103 | Cushion 2 | |
| 5 | 504G3.30.104 | Cushion 1 | |
| 6 | 504G3-3.30.013 | Front cover board assy | |
| 7 | 550-1.47.104 | Battery line guard | |
| 8 | 504G3.30.102 | Battery clamping boit | |
| 9 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 | |
| 10 | 504G3.30.101 | Rubber pad,battery | |
| 11 | 504G3.30.012 | Battery clamping plate assy | |
| 12 | GB/T93-1987-14 | Spring lock washer 14 | |
| 13 | GB/T5783-2000-M14x35 | Hex.head bolt M14x35 | |
| 14 | GB/T93-1987-12 | Spring lock washer 12 | |
| 15 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 | |
| 16 | GB/T5782-2000-M14x50 | Hex. head bolt M14x50 | |
| 17 | GB/T97.1-2002-8 | Plain washer 8 | |
| 18 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
