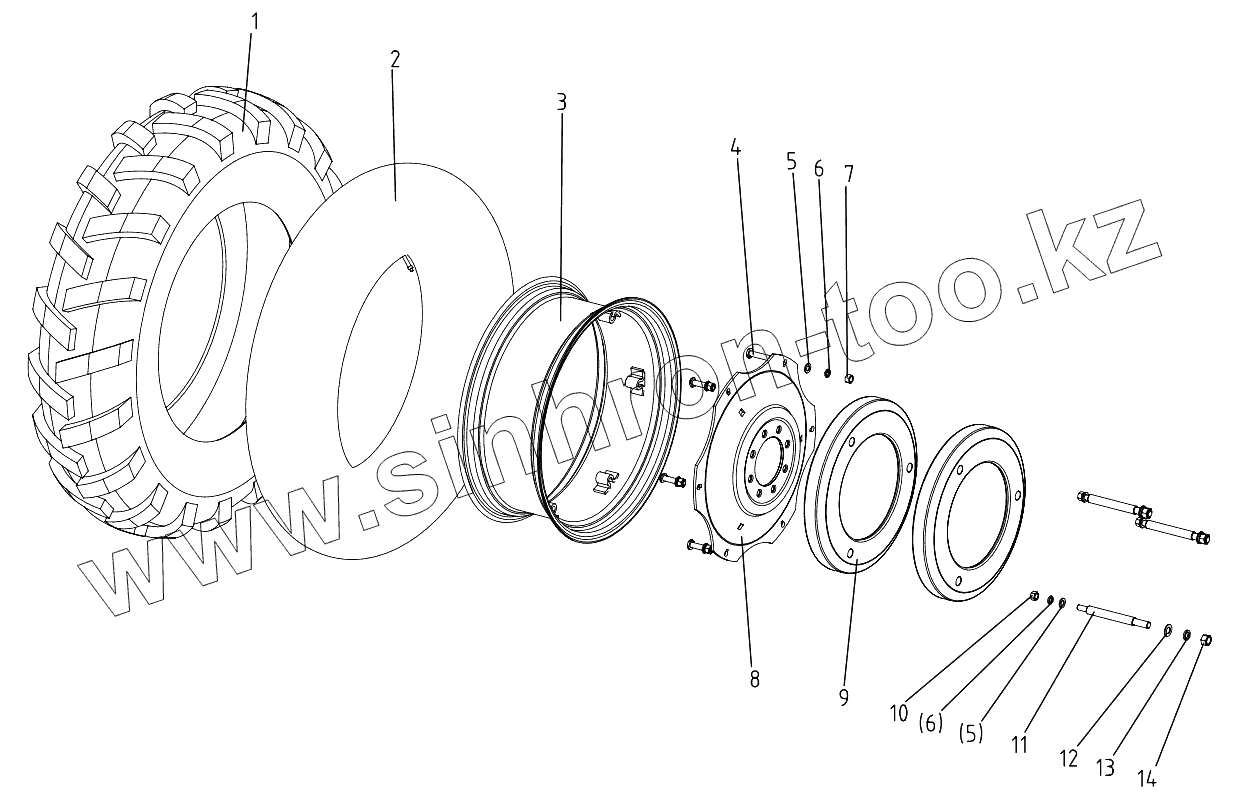

Каталог запасных частей к технике: DongFeng 504G3. Drive Wheel (12.4-28)
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T2979-1991-12.4-28 | 12.4-28 shoe | |
| 2 | GB/T2979-1991-12.4-28 | 12.4-28 shoe | |
| 3 | 504G3.34.011 | Driving wheel rim | |
| 4 | 450.34.101 | Attachment bolt | |
| 5 | GB/T97.1-2002-16 | Plain washer 16 | |
| 6 | GB/T93-1987-16 | Spring Lock washer16 | |
| 7 | GB/T6171-2000-M16x1.5 | Hex. nut M16x1.5 | |
| 8 | 450.34.104 | Wheel disc | |
| 9 | 450.34.103-1 | Rear wheel ballast | |
| 10 | GB/T6170-2000-M16 | Hex .nut M16 | |
| 11 | 504G3.34.102 | Ballast bolt | |
| 12 | GB/T97.1-2002-20 | Plain washer 20 | |
| 13 | GB/T93-1987-20 | Spring lock washer 20 | |
| 14 | GB/T6170-2000-M20 | Hex. nut M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
