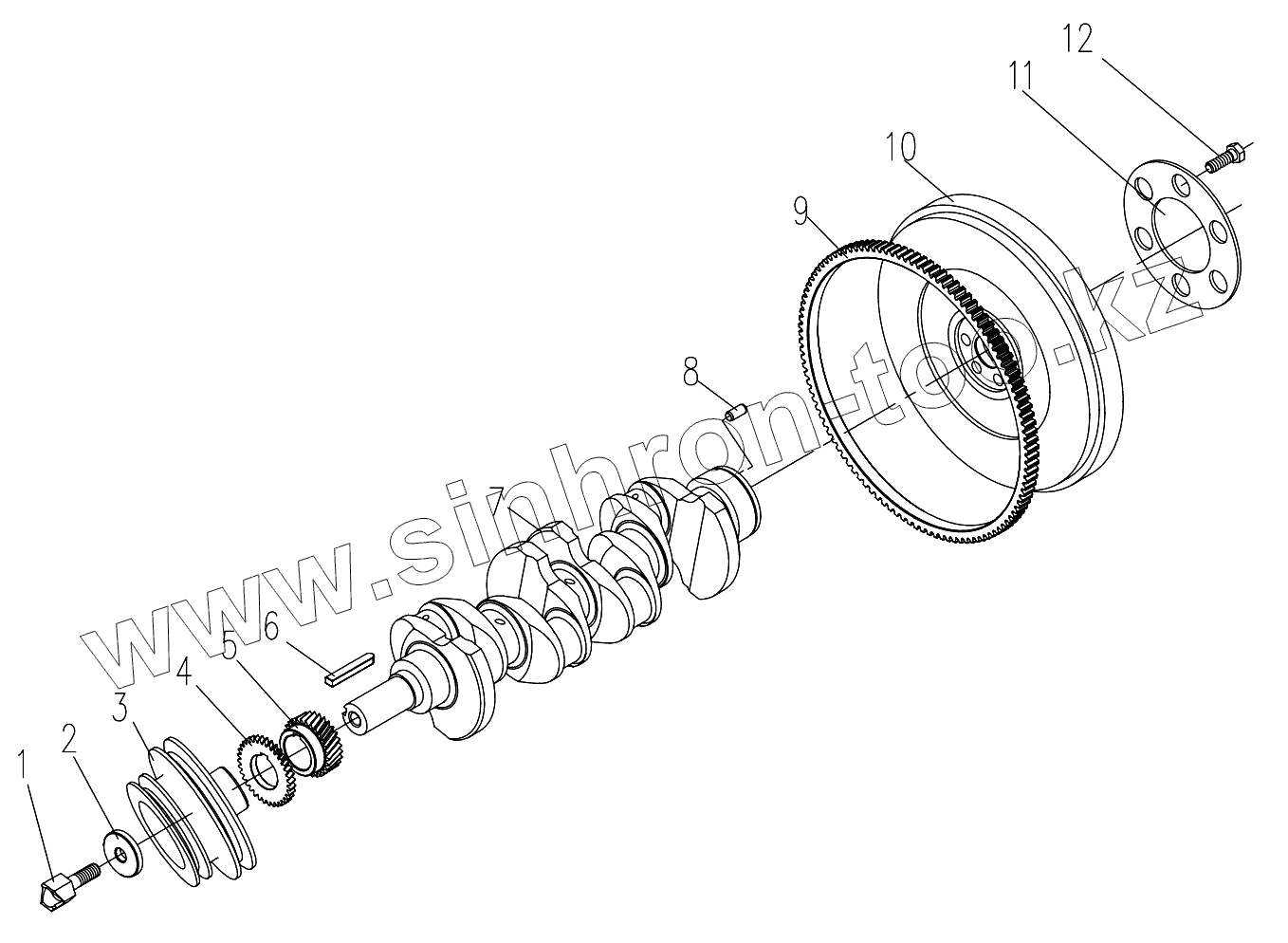

Каталог запасных частей к технике: DongFeng 504G3. Crankshaft and Flywheel Assembly

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано 224G3 (2018) 254EC 254G2 304EC 304G2 304G2 (2018) 404CE 404G2 404G2 (2018) 504G3 504G3 (2018)

Схема > Не выбрано Air Filter Radiator Throffle Control Mechanism Throffle Control Mechanism Clutch (A) Clutch (B) Muffler Shuttle gear (A) Shuttle gear (B) Shuttle gear, Creep gear (A) Shuttle gear, Creep gear (B) Frame Front Wheel Drive Axle (Left Side-Slowdown) Front Wheel Drive Axle (Middle) Front Wheel Drive Axle (Right Side-Slowdown) Front Wheel Drive Axle (504G3.31.012 Assembly) Front Wheel Drive Axle (504G3.31.016 Assembly) Front Wheel (8.3-20) Drive Wheel (12.4-28) Drawbar Clevis Type Transmission shaft Gearbox (A) Gearbox (B) Rear Axle (A) Rear Axle (B) Differential Lock Final Transmission Full Hydraulic Power Steering Gear Steering System Steering System PTO Disc Brake and Operation Mechanism Seat Cab trim Assembly Backstops of Cab Assembly Cab Assembly The Door Sunshade Safety Frame Hood and Panel (A) Hood and Panel (B) Electrical System Cab Electrical System Electrical System Toolbox Fuel Tank Foot Mud Shields Rest (1) Foot Mud Shields Rest (2) Hydraulic Power Lift (A) Hydraulic Power Lift (B) Hydraulic Power Lift (C) Hydraulic Power Lift (D) Suspension Mechanism Lower Right Rod Assembly (504G3.56.011 Assembly) Lower Left Rod Assembly (504G3.56.012 Assembly) Hydraulic Lifting Pipeline Assembly Front Balance Weight Cylinder Head Cover Assembly Cylinder Head Assembly Cylinder Block and Gear Case Assembly Timing Gear Train Piston and Connecting Rod Assembly Crankshaft and Flywheel Assembly Valve Timing Mechanism Water Pump and Fan Assembly Oil Sump Assembly Lubricating Oil Pump Assembly Fuel System Oil Suction Strainer Assembly Tension pulley assembly Oil Filter/Air Filter/Generator/Starting Motor/Silencer Breather Assembly

1

2

3

4

5

6

7

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	N485Q-06007		Crankshaft pulley bolt
2	N85-06002		Staring jaw washer
3	ZN485T-06001(A)		Crankshaft pulley
4	N485-04010(A)		Lubricating oil pump driving gear
5	N85-04006		Crankshaft timing gear
6	GB/T1096-2003-C10x63		Key C10x63
7	4G33-060004		Crankshaft
8	GB/T119.1-2000-B10x25h8		Cylindrical pin B10x25h8
9	N485-06102		Flywheel ring gear
10	N485Q-06101N		Flywheel
11	GB/T276-1994-6203-2LS		Ball bearing 6203-2LS
12	N85-06005(A)		Flywheel blot washer
13	N85-06006		Flywheel blot

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
