Каталог запасных частей к технике: DongFeng 504G3. Radiator 504G3.13.001

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

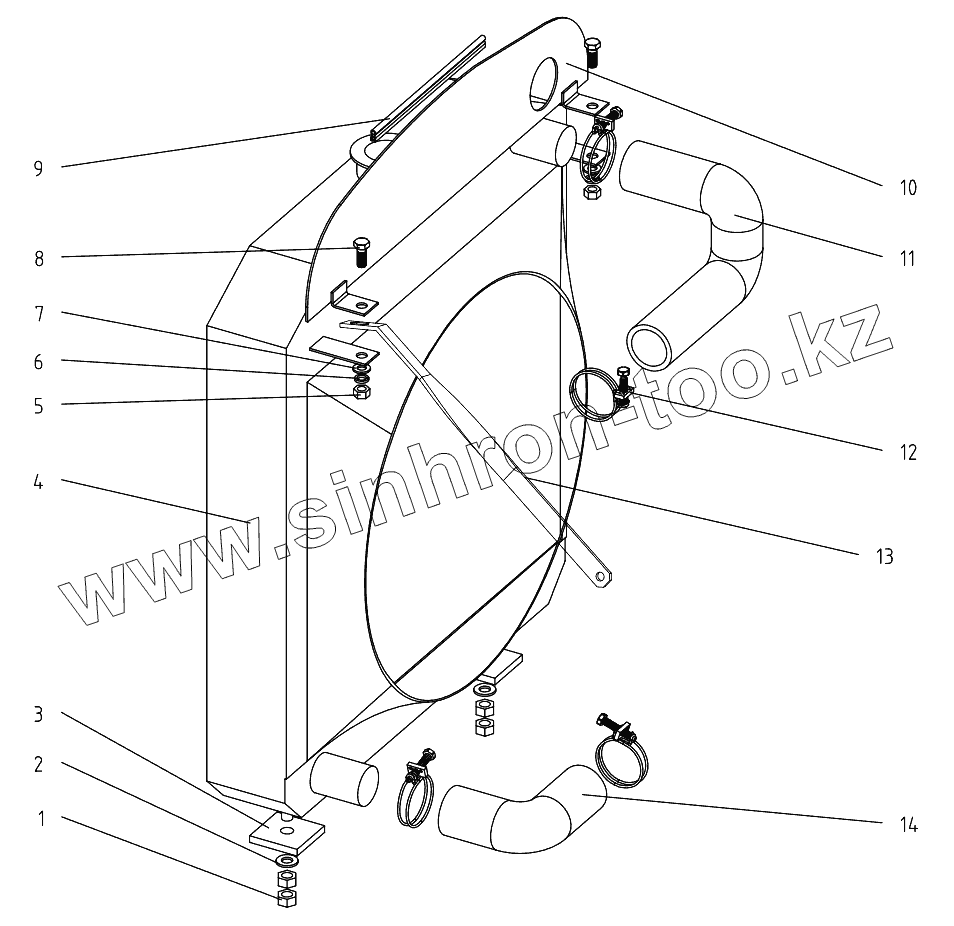

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB/T6170-2000-M 10		Hex. nut M10
2	GB/T97.1-2002-10		Plain washer 10
3	504G3.13.104		Rubber pad
4	504G3.13.011		Radiator
5	GB/T6170-2000-M8		Hex. Nut M8
6	GB/T93-1987-8		Spring lock washer 8
7	GB/T97.1-2002-8		Plain washer 8
8	GB/T5783-2000-M8x20		Hex. head bolt M8x20
9	550-1.51.101		Airproof piece
10	504G3.13.012B		thermal baffle
11	484.13.101		Upper water hose
12	JB/T8870-1999-d60(40-60)		Clip
13	504G3.13.103B		Pull rod, radiator
14	504G3.13.102		Lower water hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
