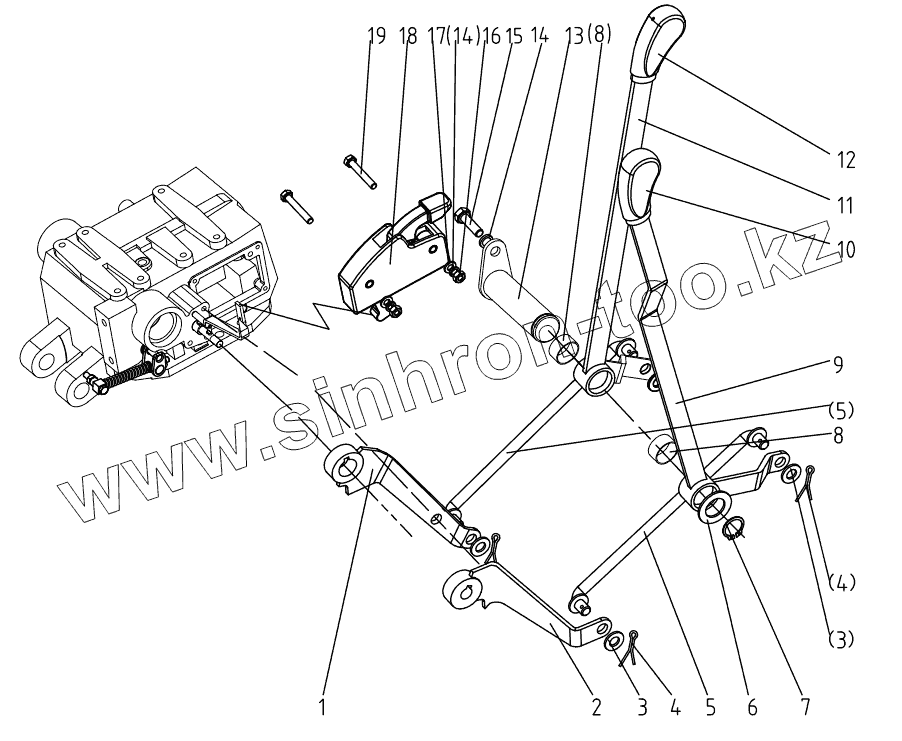

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Power Lift (B) 504G3.55A.001

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

8

9

10

11

12

13

14

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	504G3.55.032		Adjusting rocker F
2	504G3.55.031		Adjusting rocker P
3	GB/T97.1-2002-10		Plain washer 10
4	Gb/T91-2000-3.2x28		Split pin 3.2x28
5	504G3.55.021		Pole
6	800.58B.104		Spacer
7	GB/T894.1-1986-20		Circlip for shaft 20
8	504G3.55.218		Sleeve(20x20)
9	504G3.55.052		Joy stick assembly P
10	504G3.55.113		Handle P
11	504G3.55.053		Joy stick assembly F
12	504G3.55.114		Handle F
13	504G3.55.014		Pin shaft
14	GB/T93-1987-6		Spring lock washer 6
15	GB/T5783-2000-M6x20		Hex.head bolt M6x20
16	GB/T6170-2000-M6		Hex. Nut M6
17	GB/T97.1-2002-6		Plain washer 6
18	504G3.55.022		Handle assembly
19	GB/T5783-2000-M6x40		Hex. head bolt M6x40
