Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Power Lift (B) 504G3.55.001

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

11

12

13

14

14

15

15

16

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

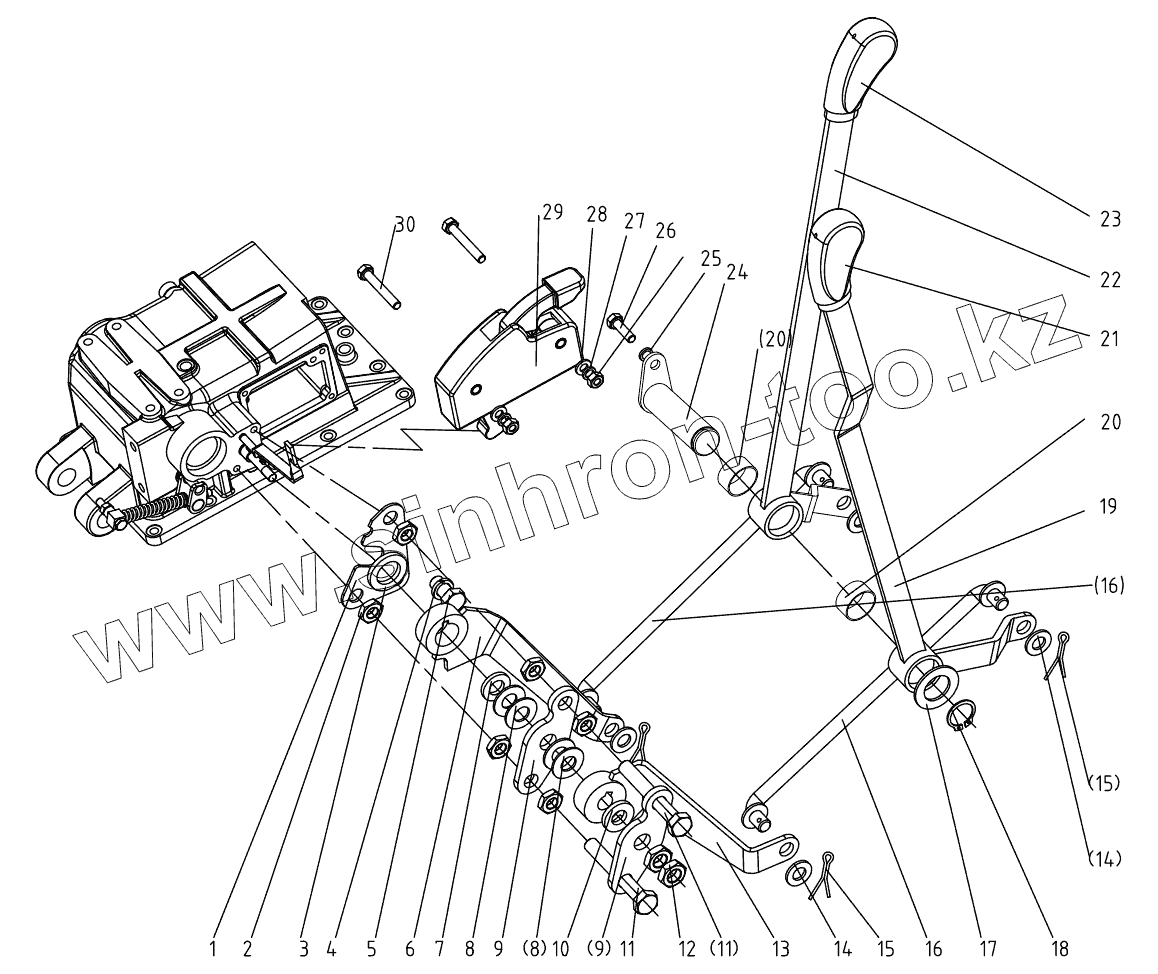

Позиция на иллюстрации	Заводской номер детали		Название детали
1	504G3.55.148		Rivet plate
2	GB/T6172.1-2000-M10		Thin hex. nut M10
3	504G3.55.146		Big rub patch
4	GB/T93-1987-10		Spring lock washer 10
5	GB/T5783-2000-M10x20		Hex.head bolt M10x20
6	504G3.55.032		Adjusting rocker F
7	504G3.55.143		Plain washer 12
8	504G3.55.141		Dishing spring
9	504G3.55.135		Restrict plate
10	504G3.55.139		Small rub patch
11	GB/T5783-2000-M10x70		Hex. head bolt M10x70
12	GB/T6173-2000-M12x1.5		Hex. nut M12x1.5
13	504G3.55.031		Adjusting rocker P
14	GB/T97.1-2002-10		Plain washer 10
15	GB/T91-2000-3.2x28		Split pin 3.2x28
16	504G3.55.021		Pole
17	800.58B.104		Spacer
18	GB/T894.1-1986-20		Circlip for shaft 20
19	504G3.55.052		Joy stick assembly P
20	504G3.55.218		Sleeve(20x20)
21	504G3.55.113		Handle P
22	504G3.55.053		Joy stick assembly F
23	504G3.55.114		Handle F
24	504G3.55.014		Pin shaft
25	GB/T93-1987-6		Spring lock washer 6
26	GB/T5783-2000-M6x20		Hex.head bolt M6x20
27	GB/T6170-2000-M6		Hex. Nut M6
28	GB/T97.1-2002-6		Plain washer 6
29	504G3.55.022		Handle assembly
30	GB/T5783-2000-M6x40		Hex. head bolt M6x40

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
