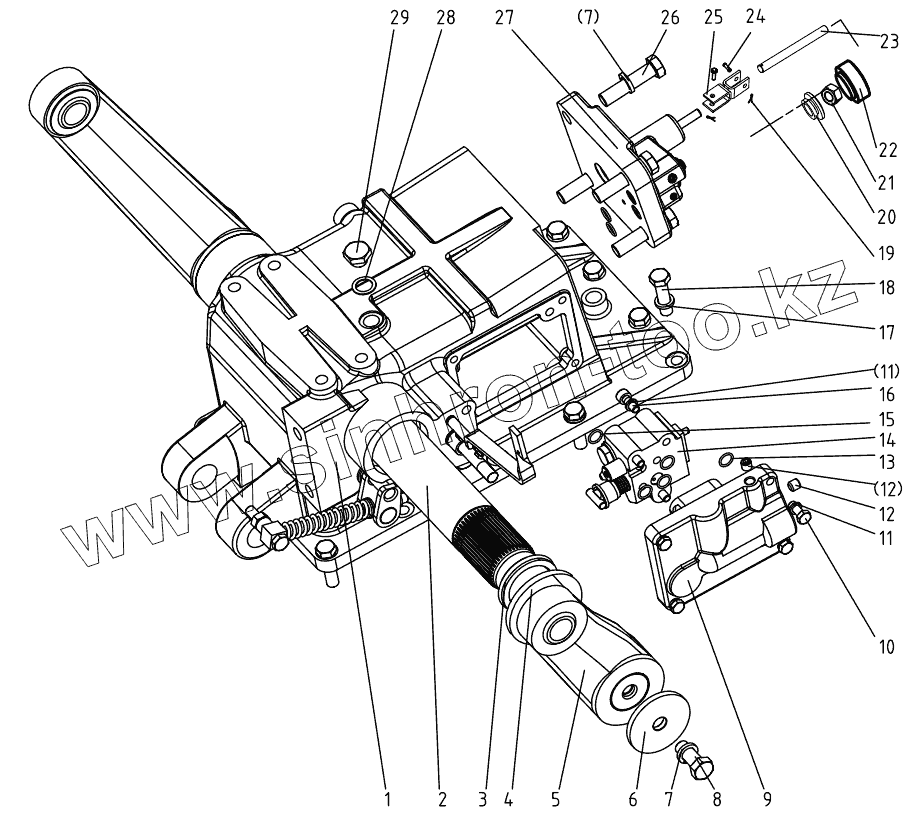

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Power Lift (A) 504G3.55.001

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	504G3.55.011		Lift case assembly
2	504G3.55.131		Lift shaft
3	504G3.55.130		Oil envelop FB48x65x10
4	504G3 .55.129		Washer
5	504G3.55.020		Lift arm assembly
6	504G3.55.128		Baffle
7	GB/T93-1987-14		Spring lock washer 14
8	GB/T5786-2000-M14x1.5x35		Hex. head bolt M14x1.5x35
9	504G3.55.123		Distributor cover
10	GB/T5783-2000-M8x30		Hex. head bolt M8x30
11	GB/T93-1987-8		Spring lock washer 8
12	JB/ZQ4447-2006-NPT 1/8		Screw plug NPT 1/8
13	GB/T3542.1-1992-12.5x1.80		O-ring seal 12.5x1.80
14	504G3.55.015		Distributor
15	GB/T3542.1-1992-10x1.8		O-ring seal 12.5x1.80
16	GB/T70.1-2000-M8x20		Hex.socked cap screwM8x20
17	GB/T93-1987-12		Spring lock washer 12
18	GB/T5783-2000-M12x40		Hex. head bolt M12x40
19	GB/T91-2000-1.6x10		Split pin 1.6x10
20	504G3.55.310		rubber sleeve
21	GB/T6172.1-2000-M8		Hex. nut M8
22	504G3.55.058		Handwheel assembly
23	504G3.55.311		Handwheel rod
24	GB/T882-2008-B4x18		Pin shaftB4x18
25	504G3.55.059		universal joint assembly
26	GB/T5785-2000-M14x1.5x50		Hex. head bolt M14x1.5x50
27	504G3.55.038		Cylinder cover assembly
28	JB-FT-CU-16		Copper washer 16
29	QC/T376-1999-M16x1.5		Plug M16x1.5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
