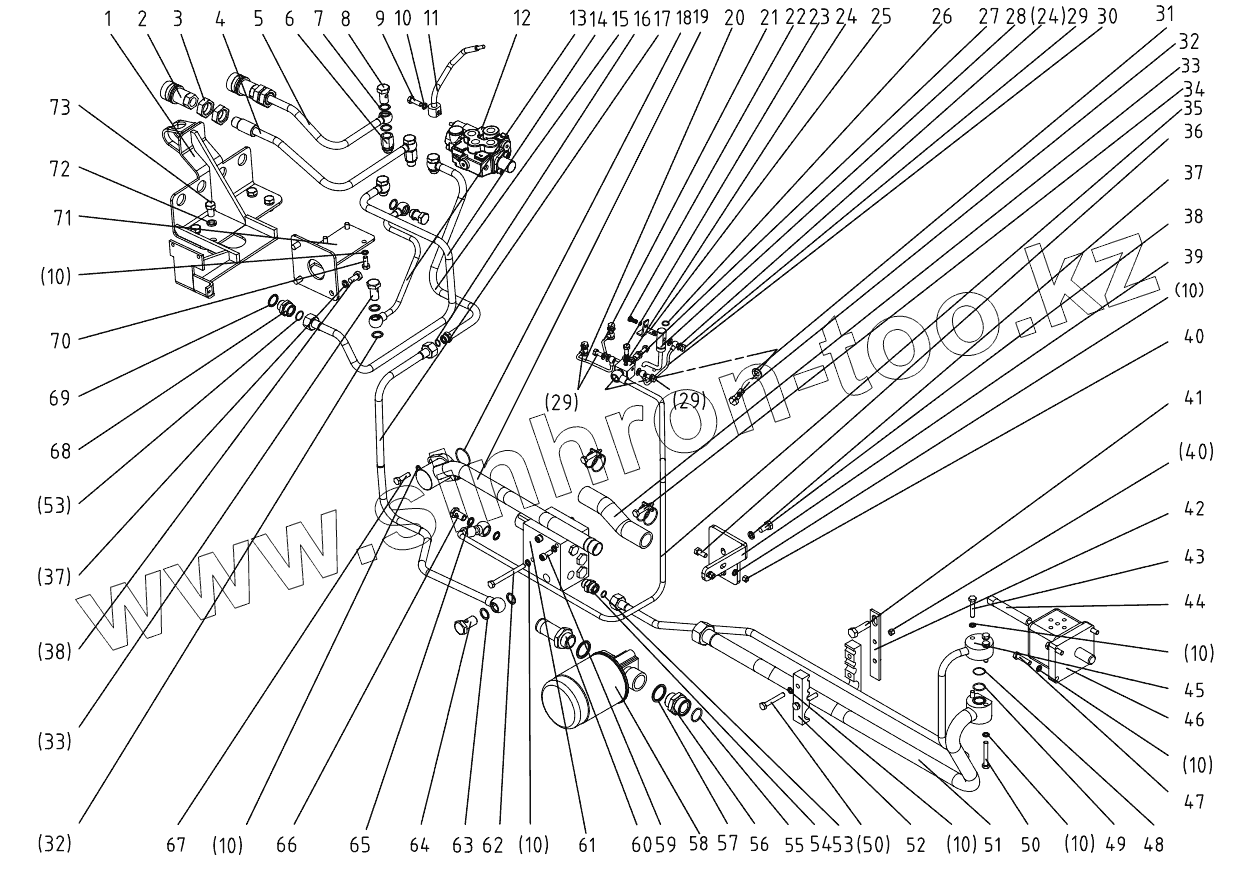

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Lifting Pipeline Assembly 504G3.58РЎ.001
1
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
37
38
38
39
40
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 504G3.58.016A | Support board | |
| 1 | 504G3.58.016-2 | Support board | |
| 2 | Quick change NPT1/2'' | Quick change | |
| 3 | GB/T6173-2000 | Гайка M22x1.5 | |
| 4 | 504G3.58C.021 | Inlet pipe 1 | |
| 5 | 504G3.58C.022 | Inlet pipe 2 | |
| 6 | 504G3.58.102 | Short lingking tube | |
| 7 | 354.61.102 | Washer | |
| 8 | 354.61.101 | Hollow bolt | |
| 9 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 10 | GB/T93-1987 | Шайба 16 Zn.D | |
| 11 | 504G3.58C.015 | Manipulate lever weldmen(1) | |
| 12 | ZD25-1 | Sandwich Multiole Control Valve | |
| 13 | 504G3.58C.013 | Return pipe weldment | |
| 14 | 504G3.58C.012 | Inlet pipe weldment | |
| 15 | 504G3.58C.017 | Tail inlet pipe weldment | |
| 16 | GB/T3452.1-1992 | Кольцо уплотнительное 14x2,2 | |
| 17 | 504G3.58.021-1 | Head inlet pipe weldment | |
| 18 | GB/T3452.1-1992 | Кольцо уплотнительное 14x2,2 | |
| 19 | 504G3.58.020 | Head inlet pipe assy of gear pump | |
| 20 | 504G3.58.033-1 | The first pipe weldment | |
| 21 | 504G3.58.034-1 | The second pipe weldment | |
| 22 | GB/T5783-2000-M6x16 | Hex.head bolt M6x16 | |
| 23 | GB/T5783-2000-M8x40 | Hex. head bolt M8x40 | |
| 24 | JB-FT-CU-8 | Combination washer 8 | |
| 25 | 504G3.58.161 | Support board | |
| 26 | GB/T3452.1-1992-15.5x2.65 | O-ring seal 15.5x2.65 | |
| 27 | 504G3.58.170-1 | diffluent block | |
| 28 | 504G3.58.032 | Lubricating pipe weldment | |
| 29 | JB/T6013-2000-M8x1 | Hollow bolt M8x1 | |
| 30 | 504G3.58.035-1 | The third pipe weldment | |
| 31 | JB-FT-CU-16 | Copper washer 16 | |
| 32 | JB/T6013-2000-M16x1.5 | link bolt M16x1.5 | |
| 33 | 504G3.58.104-1 | Hose | |
| 34 | JB/T8870-1999(25-40) | Hoop (25-40) | |
| 35 | 504G3.58.011 | Return hose | |
| 36 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 37 | GB/T93-1987 | Шайба 16 Zn.D | |
| 38 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 39 | 504G3.58.105 | Fix plank | |
| 40 | GB/T6170-2000 | Hex .nut M24 | |
| 41 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 42 | 504G3.58.101 | Fix board | |
| 43 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 44 | 550A.58.101 | Fixup bolt | |
| 45 | 504G3.58.023 | Outlet pipe assy of gear pump | |
| 46 | CBN-F314 | Gear pump | |
| 47 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 48 | GB/T3452.1-1992 | Кольцо уплотнительное 14x2,2 | |
| 49 | GB/T3452.1-1992 | Кольцо уплотнительное 14x2,2 | |
| 50 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 51 | 504G3.58.022 | Tail inlet pipe assy of gear pump | |
| 52 | 504G3.58.106 | Pipe clamp | |
| 53 | GB/T1235-1977 | O-ring seal 12.5x1.8 | |
| 54 | 504G3.58.108 | union nut(1) | |
| 55 | GB/T1235-1977 | O-ring seal 25x2.65 | |
| 56 | 804-6.58.109 | Filter tie-in(2) | |
| 57 | JB-FT-CU-30 | Copper washer 30 | |
| 58 | 804-6.58.025 | Filter | |
| 59 | GB/T70.1-2000 | Винт M6x30.Zn.D | |
| 60 | 804-6.58.022 | Short linking pipe weldment | |
| 61 | SL-DFLH-00 | Electrical control diverging valve | |
| 62 | GB/T5782-2000 | Болт M12x90 Zn.D | |
| 63 | JB-FT-CU-18 | Combination washer 18 | |
| 64 | JB/T6013-2000 | Hollow bolt M18x1.5 | |
| 65 | JB-FT-CU | Combination washer10 | |
| 66 | JB/T6013-2000 | Hollow bolt M10x1 | |
| 67 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 68 | 504G3.58.109 | Union nut(2) | |
| 69 | JB-FT-CU-22 | Combination washer 22 | |
| 70 | GB/T5783-2000 | Болт M12x35 Zn.D | |
| 71 | 504G3.58C.014 | Fixing board | |
| 72 | GB/T93-1987 | Шайба 16 Zn.D | |
| 73 | GB/T5783-2000 | Болт M12x35 Zn.D |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
